RealSense D435i 深度相机入门:原理、FOV、裁剪视场与机器人使用示例

前言:这篇文章想解决什么问题

我之前对深度相机也不是很熟,总觉得“深度图”“点云”“FOV”“裁剪后 FOV”“双目”“红外”“IMU”这些词混在一起很容易晕。尤其是 Intel RealSense D435i 这种相机,在机器人上很常见,但是如果只看参数表,其实不太容易建立直觉。

所以这篇文章按零基础来写,目标是:

  1. 先知道 D435i 是怎么“看见距离”的。
  2. 知道 FOV 是什么,为什么机器人安装时一定要关心 FOV。
  3. 会计算裁剪后的 FOV,避免“我把图像裁小了,视场角到底变多少”的困惑。
  4. 能用 Python / ROS2 读到深度图、彩色图、点云。
  5. 知道实际使用中哪些地方最容易出问题。

先用一句话理解深度相机

普通相机只能告诉你“这个像素是什么颜色”;深度相机还能告诉你“这个像素对应的物体离相机有多远”。

也就是说,普通 RGB 图像大概是这样:

像素 (u, v) → R、G、B 颜色

深度图则是这样:

像素 (u, v) → 距离 Z,例如 1.25 m

如果再结合相机内参,就能从一个像素恢复出三维坐标:

像素 (u, v) + 深度 Z → 相机坐标系下的 3D 点 (X, Y, Z)

这就是机器人为什么喜欢用深度相机:它不只是“看见画面”,还可以估计空间结构。

D435i 是什么:它不是普通摄像头

Intel RealSense D435i 是 D400 系列里很常见的一款深度相机。它可以输出:

  1. 深度图 Depth Image
  2. 红外图 Infrared Image
  3. 彩色图 RGB Image
  4. IMU 数据,也就是加速度计和陀螺仪数据
  5. 点云 Point Cloud,通常由 SDK 或 ROS 节点根据深度图计算出来

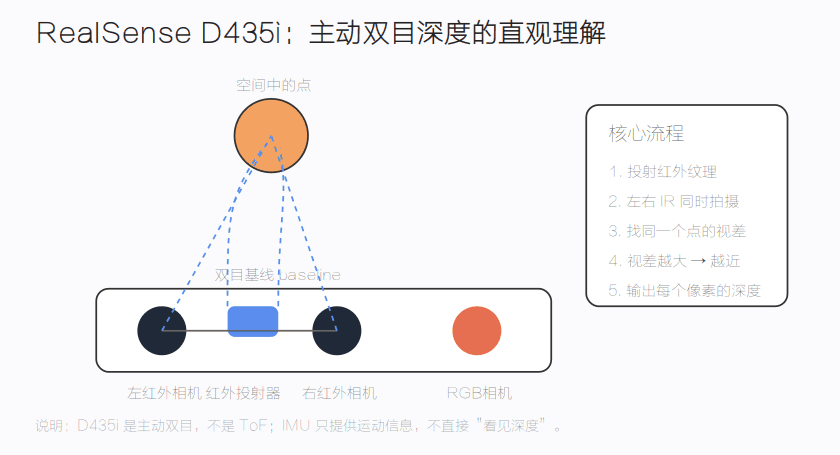

D435i 主动双目原理

D435i 上面大概有哪些传感器

从功能上理解,可以把 D435i 看成几个模块组合在一起:

模块 作用 直观理解
左红外相机 拍红外图 左眼
右红外相机 拍红外图 右眼
红外投射器 往环境里投射红外纹理 给白墙/弱纹理物体“打花纹”
RGB 相机 拍普通彩色图 普通摄像头
IMU 输出加速度和角速度 感知相机自身运动

这里最核心的是两个红外相机。D435i 的深度主要靠它们形成的双目系统算出来。

D435i 和普通 RGB 摄像头最大的区别

普通 RGB 摄像头面对一张白墙时,只能看到一整片白色,很难知道墙离自己多远。

D435i 会用红外投射器给环境打出人眼看不见的红外纹理。这样,左红外相机和右红外相机就能在纹理中寻找对应点,再通过左右图像里的位置差计算距离。

这就是“主动双目”的意思:

  • 双目:有两个相机,像两只眼睛。
  • 主动:主动发射红外纹理,帮助匹配。

深度到底是怎么测出来的

普通双目:模仿人的两只眼睛

我们闭上一只眼睛,再换另一只眼睛看同一个近处物体,会发现物体在视野里的位置发生了变化。物体越近,左右眼看到的位置差越明显;物体越远,位置差越小。

双目深度相机也是类似原理。

左相机看到点 P 在左图的 u_left
右相机看到点 P 在右图的 u_right
视差 disparity = u_left - u_right

主动双目:D435i 会主动打出红外纹理

纯双目有一个问题:如果场景没有纹理,就不好找对应点。比如白墙、纯色桌面、黑色塑料件,都可能让匹配变难。

D435i 的红外投射器会投射红外纹理,这样左右红外相机就更容易匹配同一个空间点。

需要注意:

  1. 红外纹理人眼通常看不见。
  2. 阳光里也有强红外成分,所以户外强光下深度质量可能变差。
  3. 透明玻璃、镜面、高反光、纯黑吸光材料,仍然可能不好测。

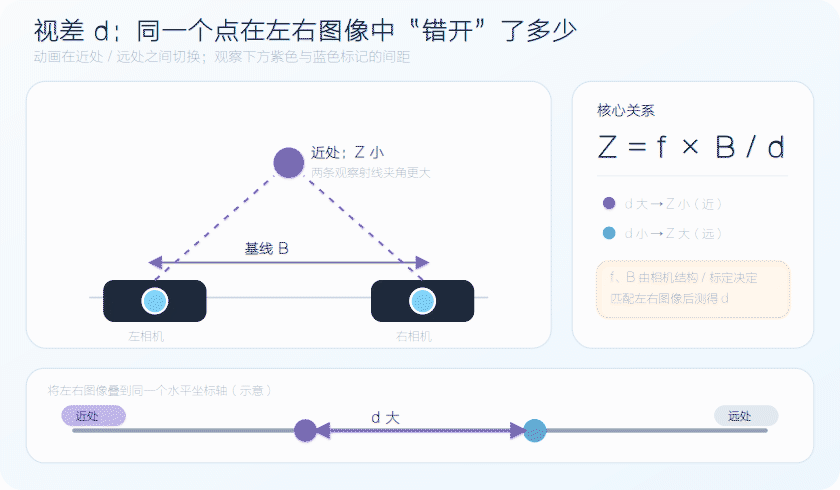

一个极简公式:视差越大,距离越近

双目测距最核心的关系可以简化为:

Z = f × B / d

其中:

符号 含义
Z 深度,也就是距离
f 焦距,单位通常是像素
B 左右相机之间的距离,叫 baseline 基线
d 视差 disparity

这个公式不需要一开始就死记,只要记住:

视差 d 越大,距离 Z 越小;视差 d 越小,距离 Z 越大。

也就是说,近处物体在左右相机里“错开得更多”,远处物体“错开得更少”。

D435i 不是 ToF 相机

深度相机常见路线有几种:

技术路线 大概原理 代表
双目 Stereo 两个相机看同一个点,用视差算距离 RealSense D4xx 系列
主动双目 Active Stereo 双目 + 红外投射纹理 D435i
ToF Time-of-Flight 发光并测光飞行时间/相位差 一些 ToF 深度相机
结构光 Structured Light 投射已知图案,看图案变形 早期 Kinect 类设备

D435i 更接近“主动双目”,不是 ToF。这个区别很重要,因为它决定了它的优缺点:

  • 优点:近距离、室内、机器人视觉很常用;可以输出较高分辨率深度图。
  • 缺点:强阳光、透明/反光/低纹理物体、重复纹理场景可能出问题。

D435i 常用公开规格速查

下面列的是 D435i 常用公开规格,实际项目中建议以 Intel RealSense 官方产品页和 D400 系列 datasheet 为准。

项目 常见公开规格/说明
深度技术 Active IR Stereo,主动红外双目
深度 FOV 约 87° × 58°,对角约 95°
RGB FOV 约 69° × 42°,对角约 77°
深度分辨率 常见 848×480、640×480、1280×720 等
深度帧率 常见 30 fps;部分模式可到更高帧率
RGB 分辨率 常见最高 1920×1080
RGB 帧率 常见 30 fps
深度测量范围 与模式、光照、目标材质有关;常见机器人应用多在近中距离使用
IMU 加速度计 + 陀螺仪
接口 USB

这里不要把“最大能测多远”理解成永远可靠。深度相机的距离质量和很多因素有关:

  1. 目标表面有没有纹理。
  2. 光照是不是太强。
  3. 目标是不是透明/反光/纯黑。
  4. 相机是否稳定安装。
  5. 分辨率、曝光、激光功率、滤波参数是否合适。

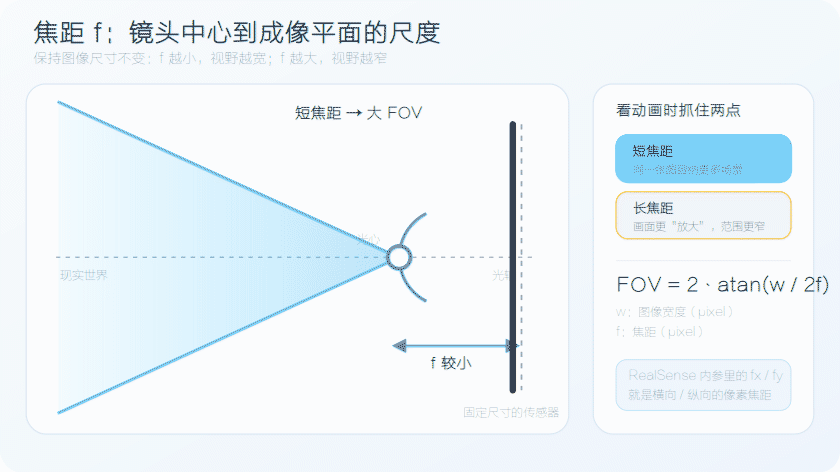

FOV 是什么:视场角不是画面大小那么简单

FOV 是 Field of View,中文通常叫视场角。

可以把 FOV 理解成相机“张开眼睛”的角度。FOV 越大,同样距离下看到的范围越宽;FOV 越小,画面越像长焦镜头,看到的范围更窄。

水平 FOV、垂直 FOV、对角 FOV

名称 英文 含义
水平 FOV HFOV 左右方向能看到多宽
垂直 FOV VFOV 上下方向能看到多高
对角 FOV DFOV 对角线方向能看到多大角度

机器人上最常用的是水平 FOV 和垂直 FOV:

  • 水平 FOV:决定机器人左右能看到多宽。
  • 垂直 FOV:决定机器人上下能看到多少地面/障碍物。

D435i 常见 FOV 数值

D435i 深度相机部分常见 FOV 大约是:

深度 HFOV ≈ 87°
深度 VFOV ≈ 58°
深度 DFOV ≈ 95°

RGB 相机常见 FOV 大约是:

RGB HFOV ≈ 69°
RGB VFOV ≈ 42°
RGB DFOV ≈ 77°

注意:深度相机和 RGB 相机的 FOV 不一样,所以彩色图和深度图不是天然完全重合的。SDK 里的 align 功能就是用来把深度对齐到彩色,或者把彩色对齐到深度。

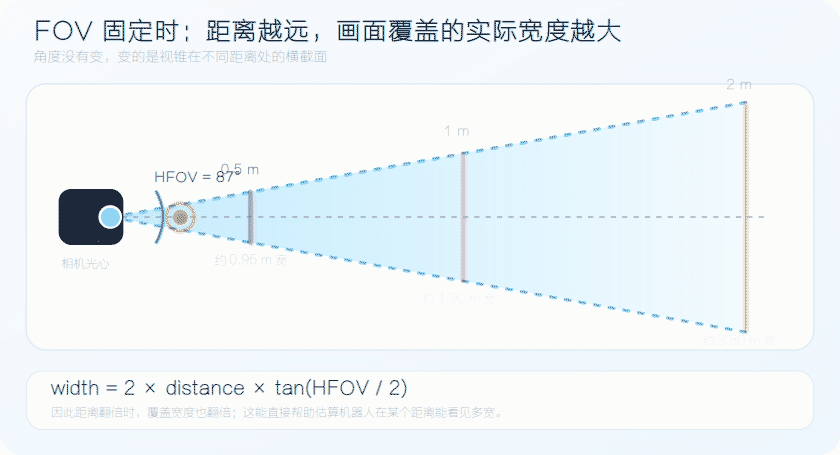

FOV 与距离的关系:1 米外能看到多宽

假设水平 FOV 是 87°,物体距离相机 1 米,那么画面在 1 米处能覆盖的宽度大约是:

width = 2 × distance × tan(HFOV / 2)

代入:

width = 2 × 1.0 × tan(87° / 2)
≈ 1.90 m

也就是说,如果 D435i 对着前方,在 1 米远的平面上,深度画面横向大概能覆盖约 1.9 米宽。

同理,垂直方向:

height = 2 × 1.0 × tan(58° / 2)
≈ 1.11 m

这对机器人安装非常有用。例如你把相机装在机器人胸前,希望看到地面、台阶、前方障碍物,就要估算不同距离下画面能覆盖多大范围。

裁剪后的 FOV 怎么算

这是很多人容易搞错的地方。

假设原始图像是 848×480,水平 FOV 是 87°。如果我只取中间 424 像素宽,也就是宽度裁掉一半,新的水平 FOV 是不是 87° 的一半,也就是 43.5°?

不是。

因为 FOV 是角度,图像宽度和角度之间不是线性关系,而是通过 tan() 联系起来。

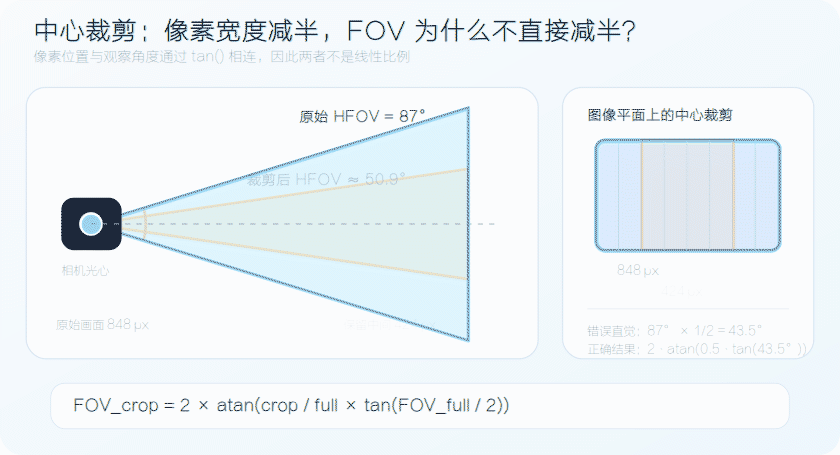

裁剪后 FOV 计算

为什么不能简单地用比例乘 FOV

相机成像可以近似看成针孔模型:

图像半宽 / 焦距 = tan(水平 FOV / 2)

如果只取图像中间一部分,变的是“图像半宽”,而不是直接线性缩放角度。

中心裁剪 FOV 公式

如果是中心裁剪,公式是:

FOV_crop = 2 × atan( crop_size / full_size × tan(FOV_full / 2) )

水平裁剪用宽度:

HFOV_crop = 2 × atan( crop_width / full_width × tan(HFOV_full / 2) )

垂直裁剪用高度:

VFOV_crop = 2 × atan( crop_height / full_height × tan(VFOV_full / 2) )

这里的角度计算要注意:很多编程语言的 sin/cos/tan/atan 默认用弧度,不是角度。

例子 1:848×480 裁成 424×240

假设深度原始 FOV 是:

HFOV_full = 87°
VFOV_full = 58°
full_width = 848
full_height = 480

中心裁剪成:

crop_width = 424
crop_height = 240

那么:

HFOV_crop = 2 × atan(424 / 848 × tan(87° / 2))
≈ 50.9°
VFOV_crop = 2 × atan(240 / 480 × tan(58° / 2))
≈ 31.0°

所以裁剪一半宽度后,水平 FOV 不是 43.5°,而是约 50.9°。

为什么比 43.5° 大?因为 tan() 是非线性的。

例子 2:只裁掉左右边缘,高度不变

如果原始 848×480,只取中间 640×480:

crop_width = 640
crop_height = 480

那么水平 FOV 会变小,垂直 FOV 不变:

HFOV_crop ≈ 71.6°
VFOV_crop = 58°

这在机器人里很常见:

  • 左右边缘畸变大,裁掉一点。
  • 只关心前方区域,裁掉左右不可靠区域。
  • 为了加速算法,只处理中间 ROI。

Python 小工具:输入分辨率自动算裁剪 FOV

import math


def crop_fov(full_fov_deg, full_size, crop_size):
"""中心裁剪后的 FOV。

full_fov_deg: 原始 FOV,单位 degree
full_size: 原始宽度或高度,单位 pixel
crop_size: 裁剪后的宽度或高度,单位 pixel
"""
full_fov_rad = math.radians(full_fov_deg)
crop_fov_rad = 2.0 * math.atan((crop_size / full_size) * math.tan(full_fov_rad / 2.0))
return math.degrees(crop_fov_rad)


# D435i 深度图常用近似 FOV
HFOV = 87.0
VFOV = 58.0

# 原图 848x480,中心裁剪成 424x240
print("HFOV crop:", crop_fov(HFOV, 848, 424))
print("VFOV crop:", crop_fov(VFOV, 480, 240))

# 原图 848x480,中心裁剪成 640x480
print("HFOV crop 640:", crop_fov(HFOV, 848, 640))
print("VFOV crop 480:", crop_fov(VFOV, 480, 480))

输出大概类似:

HFOV crop: 50.88
VFOV crop: 30.99
HFOV crop 640: 71.62
VFOV crop 480: 58.00

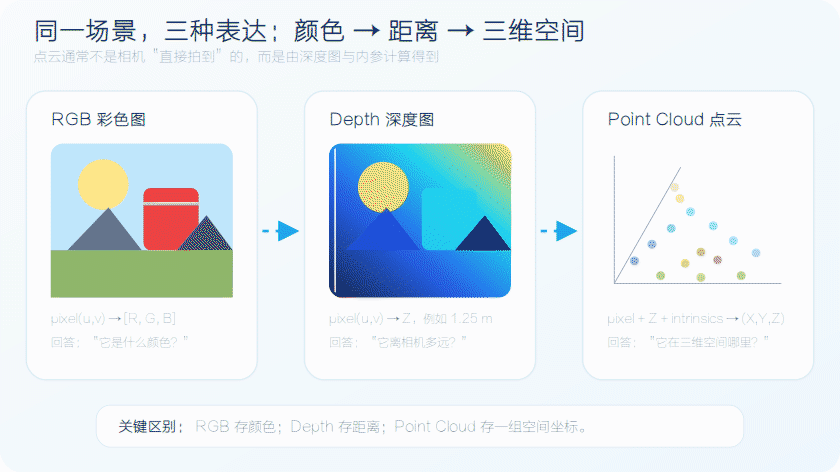

深度图、彩色图、点云:它们分别是什么

深度图

深度图看起来像一张灰度图,但它每个像素保存的是距离,而不是颜色。

例如:

depth[240, 424] = 1.23

表示图像中 (u=424, v=240) 这个像素对应的空间点距离相机大约 1.23 米。

实际 SDK 里常见单位可能是毫米、米,或者需要乘一个 depth_scale 才能转成米。这个一定要检查。

彩色图

彩色图就是普通 RGB 图像:

color[240, 424] = [R, G, B]

彩色图可以用来做目标检测、语义分割、二维码识别、物体识别等。

点云

点云是很多三维点的集合:

P1 = (X1, Y1, Z1)
P2 = (X2, Y2, Z2)
P3 = (X3, Y3, Z3)
...

如果每个点还带颜色,就是彩色点云:

P1 = (X1, Y1, Z1, R1, G1, B1)

机器人常用点云做:

  1. 障碍物检测
  2. 地面拟合
  3. 体素地图
  4. SLAM
  5. 手眼标定
  6. 目标定位

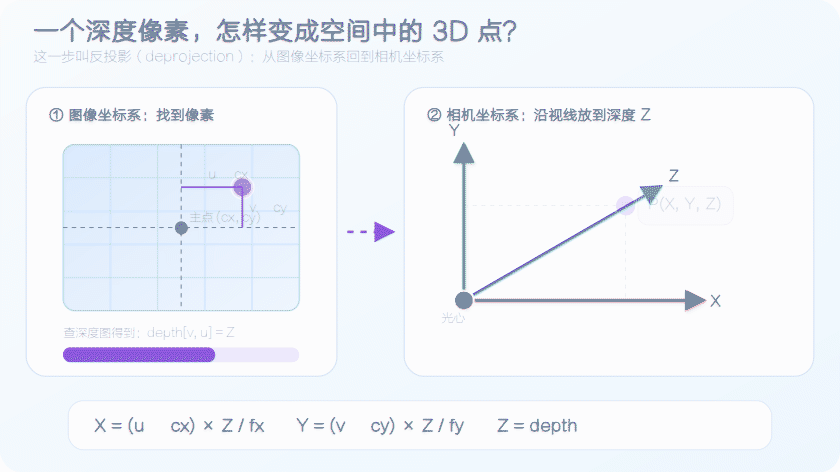

从一个像素恢复三维坐标

深度相机输出的是每个像素的深度 Z。要得到 X、Y,还需要相机内参:

参数 含义
fx x 方向焦距,单位 pixel
fy y 方向焦距,单位 pixel
cx 主点 x 坐标
cy 主点 y 坐标

针孔模型公式:

X = (u - cx) × Z / fx
Y = (v - cy) × Z / fy
Z = depth

Python 示例:

def pixel_to_3d(u, v, depth_m, fx, fy, cx, cy):
x = (u - cx) * depth_m / fx
y = (v - cy) * depth_m / fy
z = depth_m
return x, y, z

# 假设中心像素深度 1.2m
u, v = 424, 240
depth_m = 1.2

# 示例内参,不要直接用于你的相机;真实值要从 SDK 读取
fx, fy = 430.0, 430.0
cx, cy = 424.0, 240.0

print(pixel_to_3d(u, v, depth_m, fx, fy, cx, cy))

如果 (u, v) 正好是主点 (cx, cy),那么 X 和 Y 就是 0,表示这个点在相机正前方。

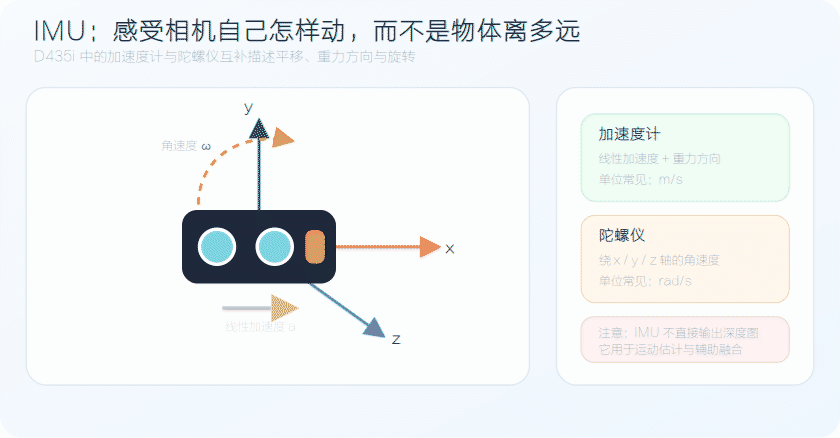

D435i 的 IMU 是干什么的

D435i 比 D435 多了 IMU。IMU 一般包括:

  1. 加速度计 accelerometer
  2. 陀螺仪 gyroscope

它可以告诉你相机自身的运动趋势,比如:

  • 有没有震动
  • 有没有旋转
  • 朝哪个方向加速
  • 相机姿态变化大不大

但是要注意:

IMU 不直接产生深度图。

深度还是双目算出来的。IMU 常用于辅助:

  1. VIO:视觉惯性里程计
  2. SLAM:建图定位
  3. 时间同步
  4. 机器人运动补偿
  5. 判断相机是否剧烈抖动

安装与快速上手

方式一:使用 RealSense Viewer

RealSense Viewer 是最适合入门的工具。你可以直接看到:

  1. 彩色图
  2. 深度图
  3. 红外图
  4. 点云
  5. 相机内参/外参
  6. 曝光、激光功率等参数

入门建议:

  1. 插上 D435i。
  2. 打开 RealSense Viewer。
  3. 打开 Stereo Module。
  4. 打开 RGB Camera。
  5. 看 Depth 图是否稳定。
  6. 切换 2D / 3D 点云视图。
  7. 用手靠近/远离相机,看深度颜色变化。

如果 Viewer 里能正常显示,说明硬件和驱动基本 OK。

方式二:Python 读取深度和彩色图

安装 Python 包通常可以用:

pip install pyrealsense2 opencv-python numpy

最小示例:读取中心点深度。

import pyrealsense2 as rs
import numpy as np
import cv2

pipeline = rs.pipeline()
config = rs.config()

# 常用配置:深度 848x480 30fps,彩色 640x480 30fps
config.enable_stream(rs.stream.depth, 848, 480, rs.format.z16, 30)
config.enable_stream(rs.stream.color, 640, 480, rs.format.bgr8, 30)

profile = pipeline.start(config)

# 深度比例:把 raw depth value 转成 meter
sensor = profile.get_device().first_depth_sensor()
depth_scale = sensor.get_depth_scale()
print("depth_scale:", depth_scale)

try:
while True:
frames = pipeline.wait_for_frames()
depth_frame = frames.get_depth_frame()
color_frame = frames.get_color_frame()
if not depth_frame or not color_frame:
continue

depth_image = np.asanyarray(depth_frame.get_data())
color_image = np.asanyarray(color_frame.get_data())

h, w = depth_image.shape
u, v = w // 2, h // 2

# 方法一:SDK 直接返回米
distance_m = depth_frame.get_distance(u, v)

# 方法二:raw value 乘 depth_scale
raw_depth = depth_image[v, u]
distance_m_2 = raw_depth * depth_scale

cv2.circle(color_image, (color_image.shape[1] // 2, color_image.shape[0] // 2), 5, (0, 0, 255), -1)
cv2.putText(color_image, f"center depth: {distance_m:.2f} m", (20, 40),
cv2.FONT_HERSHEY_SIMPLEX, 1.0, (0, 255, 0), 2)

cv2.imshow("color", color_image)

# 为了显示深度图,需要把 16bit 深度转成伪彩色
depth_colormap = cv2.applyColorMap(
cv2.convertScaleAbs(depth_image, alpha=0.03),
cv2.COLORMAP_JET
)
cv2.imshow("depth", depth_colormap)

if cv2.waitKey(1) == 27: # ESC 退出
break
finally:
pipeline.stop()
cv2.destroyAllWindows()

方式三:ROS2 中使用 D435i

ROS2 中常用 realsense2_camera 驱动。不同系统安装方式可能不同,大致思路是:

sudo apt install ros-humble-realsense2-camera

启动示例:

ros2 launch realsense2_camera rs_launch.py \
depth_module.profile:=848x480x30 \
rgb_camera.profile:=640x480x30 \
enable_gyro:=true \
enable_accel:=true \
pointcloud.enable:=true

查看话题:

ros2 topic list | grep camera

常见话题可能包括:

/camera/camera/depth/image_rect_raw
/camera/camera/color/image_raw
/camera/camera/depth/camera_info
/camera/camera/color/camera_info
/camera/camera/imu
/camera/camera/depth/color/points

具体话题名会受 namespace、驱动版本、launch 参数影响。

机器人里常见的使用方式

例子 1:前方障碍物距离检测

最简单的避障思路:只看画面中间区域的深度,如果最近距离小于阈值,就认为前方有障碍物。

import numpy as np


def center_obstacle_check(depth_image, depth_scale, min_valid=0.2, stop_distance=0.6):
h, w = depth_image.shape

# 取中心 1/3 区域
x1, x2 = w // 3, 2 * w // 3
y1, y2 = h // 3, 2 * h // 3
roi = depth_image[y1:y2, x1:x2].astype(np.float32) * depth_scale

# 去掉无效深度:0、太近、太远
valid = roi[(roi > min_valid) & (roi < 5.0)]
if valid.size == 0:
return False, None

# 用百分位数比直接 min 更稳,避免单个噪点误触发
near = np.percentile(valid, 5)

obstacle = near < stop_distance
return obstacle, near

为什么用 5% 分位数,而不是最小值?

因为深度图里偶尔会有噪点。如果直接取最小值,一个坏点就可能让机器人误刹车。

例子 2:只看画面中间一块区域

假设原始深度是 848×480,我们只想看中间 424×240:

def center_crop(img, crop_w, crop_h):
h, w = img.shape[:2]
x1 = (w - crop_w) // 2
y1 = (h - crop_h) // 2
return img[y1:y1 + crop_h, x1:x1 + crop_w]

crop = center_crop(depth_image, 424, 240)

这时要记得:算法实际看到的 FOV 已经变小了。可以用前面的公式算:

848×480 → 424×240
HFOV: 87° → 约 50.9°
VFOV: 58° → 约 31.0°

也就是说,你的算法不是在看原来的 87°×58°,而是在看中间约 50.9°×31.0°。

例子 3:把深度图变成点云用于避障

RealSense SDK 可以生成点云。概念上,每个深度像素都可以变成一个 3D 点:

import pyrealsense2 as rs
import numpy as np

pc = rs.pointcloud()

frames = pipeline.wait_for_frames()
depth_frame = frames.get_depth_frame()
points = pc.calculate(depth_frame)

# vertices 是每个点的 XYZ,单位通常是 meter
vertices = np.asanyarray(points.get_vertices()).view(np.float32).reshape(-1, 3)

# 过滤前方 0.2m ~ 3.0m 的点
valid = vertices[(vertices[:, 2] > 0.2) & (vertices[:, 2] < 3.0)]

print(valid.shape)

点云很直观,但也更吃算力。机器人上常见做法是:

  1. 降采样,比如体素滤波。
  2. 只保留前方 ROI。
  3. 只保留一定高度范围。
  4. 转成 2D costmap 或 occupancy grid。

D435i 使用中最容易踩的坑

1. USB 带宽不够

高分辨率 + 高帧率 + 彩色 + 深度 + 点云,会占用较大 USB 带宽。如果插到 USB2.0 或 Hub 不稳定,可能出现掉帧、启动失败、图像卡顿。

建议:

  1. 尽量用 USB3。
  2. 不要和其他大带宽设备共用不靠谱的 Hub。
  3. 机器人上用短一点、质量好一点的线。

2. 强光下深度质量变差

D435i 依赖红外图像匹配。户外强阳光可能影响红外图质量。

表现:

  1. 深度空洞变多。
  2. 距离跳动。
  3. 远处深度不稳定。

3. 玻璃、镜面、黑色物体不好测

透明、反光、吸光材料都是深度相机的难点。

例如:

  • 玻璃门
  • 镜子
  • 黑色塑料外壳
  • 金属反光面
  • 水面

机器人避障时不能完全依赖深度相机,最好和激光雷达、碰撞检测、超声波、结构安全策略一起使用。

4. RGB 和 Depth 没有对齐

RGB 相机和深度相机物理位置不同,FOV 也不同。所以同一个物体在 RGB 图和深度图里不是天然一一对应。

如果你做目标检测,然后想取目标框里的深度,通常需要做 align:

align = rs.align(rs.stream.color)
frames = pipeline.wait_for_frames()
aligned_frames = align.process(frames)

aligned_depth_frame = aligned_frames.get_depth_frame()
color_frame = aligned_frames.get_color_frame()

这样深度图会对齐到彩色图坐标系,便于“检测框取深度”。

5. 没有理解 depth_scale

很多深度图 raw value 不是直接的米。要用 depth_scale 转换。

depth_m = raw_depth * depth_scale

如果忘了乘 scale,距离就会完全不对。

6. 边缘区域深度更不稳定

镜头边缘畸变和匹配误差通常更明显。如果算法只关心前方障碍物,可以考虑只用中间区域,并重新计算裁剪后的 FOV。

7. 相机安装角度不合适

装在机器人上时,相机朝向很关键。

如果装得太平:

  • 看不到近处地面。
  • 台阶/低矮障碍物可能太晚发现。

如果俯仰角太大:

  • 远处前方看不到。
  • 地面占据画面太多。

建议先画一个侧视图,估算相机高度、俯仰角、垂直 FOV、最近/最远关注距离。

如何为机器人项目选择分辨率、帧率和安装位置

分辨率怎么选

需求 建议
快速避障 可以先用 640×480 或 848×480
近距离精细识别 可以尝试更高分辨率
算力紧张 降低分辨率,裁剪 ROI
需要点云 注意点云点数和 CPU/GPU 负载

不要一开始就追求最高分辨率。机器人上更重要的是稳定、低延迟、抗干扰。

帧率怎么选

场景 建议
慢速移动机器人 15~30 fps 通常够用
快速运动/机械臂避障 尽量提高帧率,降低延迟
只做静态测量 低帧率也可以

安装位置怎么想

安装前可以问自己几个问题:

  1. 我最关心的障碍物距离是 0.3m、1m 还是 3m?
  2. 机器人速度多快?需要提前多远发现障碍?
  3. 相机要看地面、前方、还是操作对象?
  4. 会不会被机器人本体挡住?
  5. 会不会被震动影响?
  6. 线缆是否牢固?
  7. 户外阳光是否很强?

如果是四足/轮足机器人前向避障,常见思路是:

  • 相机装在机身前方。
  • 轻微向下俯视,兼顾前方和地面。
  • 中间 ROI 做快速避障。
  • 点云或深度图送入局部地图。
  • 与机器人本体碰撞模型一起做安全判断。

常用术语表

术语 中文 解释
Depth 深度 物体到相机的距离
Depth Image 深度图 每个像素存一个距离
RGB Image 彩色图 普通相机图像
IR Image 红外图 红外相机看到的图像
Stereo 双目 两个相机通过视差测距
Active Stereo 主动双目 双目 + 主动红外纹理
Disparity 视差 同一点在左右图像中的位置差
Baseline 基线 左右相机之间的距离
FOV 视场角 相机能看到的角度范围
HFOV 水平视场角 左右方向的视场角
VFOV 垂直视场角 上下方向的视场角
ROI 感兴趣区域 只处理图像中的一块区域
Point Cloud 点云 很多三维点组成的数据
Intrinsics 内参 fx、fy、cx、cy 等相机内部参数
Extrinsics 外参 两个坐标系之间的位置和姿态关系
IMU 惯性测量单元 加速度计 + 陀螺仪

参考资料

  1. Intel RealSense D435i 产品页:https://www.intelrealsense.com/depth-camera-d435i/
  2. Intel RealSense D400 Series Product Family Datasheet:https://dev.intelrealsense.com/docs/intel-realsense-d400-series-product-family-datasheet
  3. Intel RealSense SDK 2.0 GitHub:https://github.com/IntelRealSense/librealsense
  4. ROS realsense2_camera:https://github.com/IntelRealSense/realsense-ros
  5. OpenCV 相机模型与标定文档:https://docs.opencv.org/

本文中的 D435i FOV 等数值用于学习和工程估算,实际项目请以你手头设备、固件、SDK 读取到的内参和 Intel 官方 datasheet 为准。对于裁剪后的 FOV,最稳妥的方法是读取真实内参,或者用本文公式根据当前图像尺寸和原始 FOV 计算。

algorithms axis-angle bode calibration chrome cmake cmakelists colcon conan control cpp d435i data_struct db dots eigen fcpx figure forge fov gazebo gdb git gnu ibus interest isaac gym isaaclab kdl latex launch legged locomotion life linux mac math matlab matrix memory mlp motor moveit ode operator optimal algorithm ppo python qos realsense robot robotics ros ros2 rtb shell simulation stl thread tools twist ubuntu uml unitree urdf valgrind vcxsrv velocity vim web work wsl 中文输入 交叉编译 依赖管理 分支管理 四足机器人 强化学习 机器人视觉 构建系统 深度相机 点云 版本控制 输入法 配置类
知识共享许可协议
