本篇要解决什么问题

前面已经完成 Pixhawk 6C 与 QGroundControl 的首次连接、原始参数备份、板卡信息读取、姿态观察，以及传感器和安装方向的基础学习。

从这一篇开始进入硬件阶段，但暂时不追求“把所有线插上”，而是先完成四件事：

1. 确认当前使用的是 Holybro Pixhawk 6C，并找到对应的官方资料。
2. 认识每个常用端口的作用、供电和信号类型。
3. 建立电池、电源模块、飞控、电调和电机之间的供电关系。
4. 制定一套不会因误插线而损坏硬件的检查顺序。

本篇继续保持安全边界：不连接动力电池，不连接螺旋桨，不进行电机测试，不根据插头外形猜测线序。

当前设备与官方资料：Holybro Pixhawk 6C

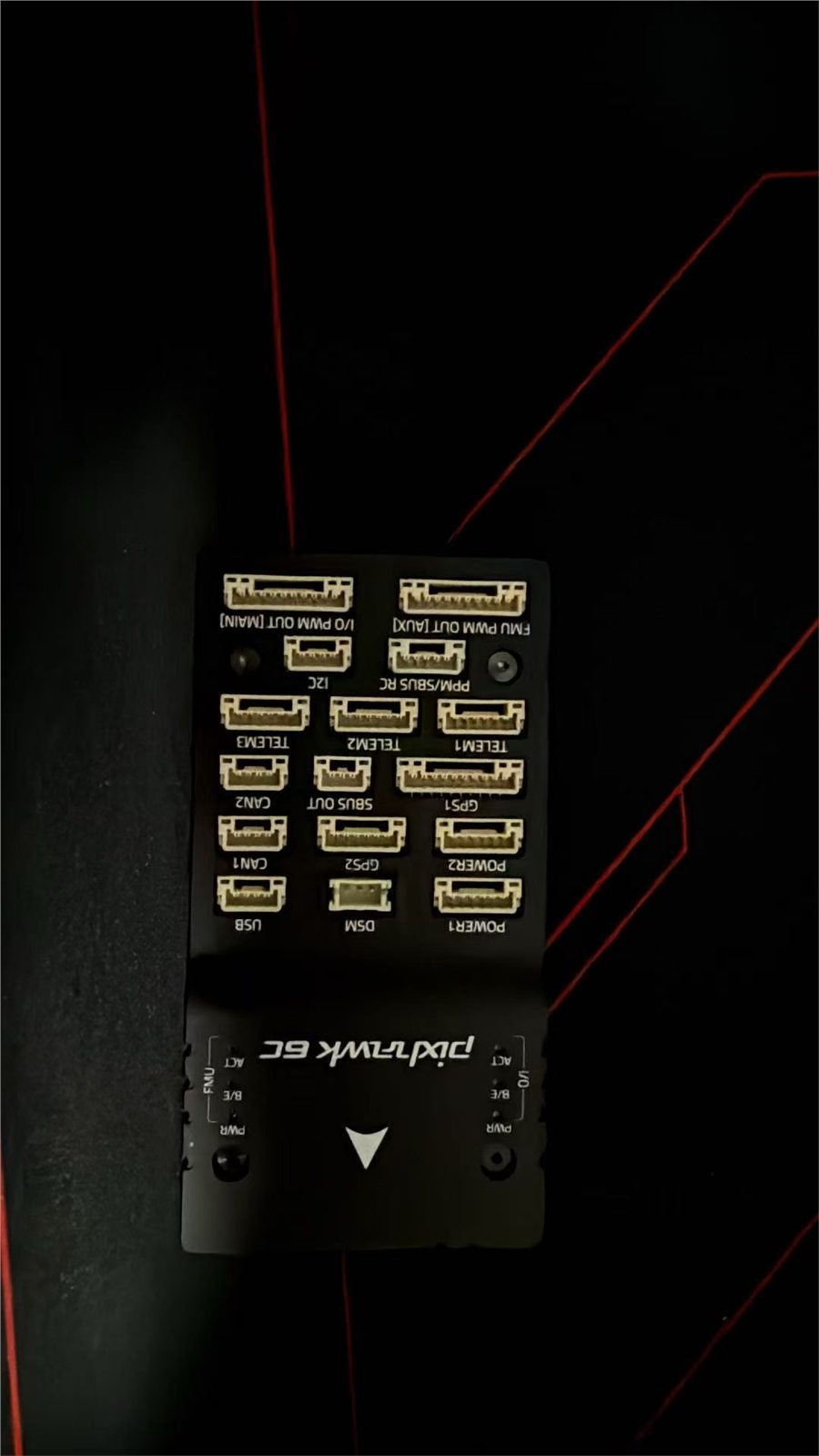

从现有实物照片可以确认，当前购买的是 Holybro Pixhawk 6C。本文只围绕这一型号记录，不引用其他型号的端口或接线资料。实物特征包括：

• 飞控外壳直接标有 Pixhawk 6C。
• 具有 POWER1 和 POWER2 两个电源输入。
• 具有 TELEM3、SBUS OUT 和 I/O DEBUG 等标准版端口。
• I/O PWM OUT 与 FMU PWM OUT 需要连接独立的 PWM 转接板。

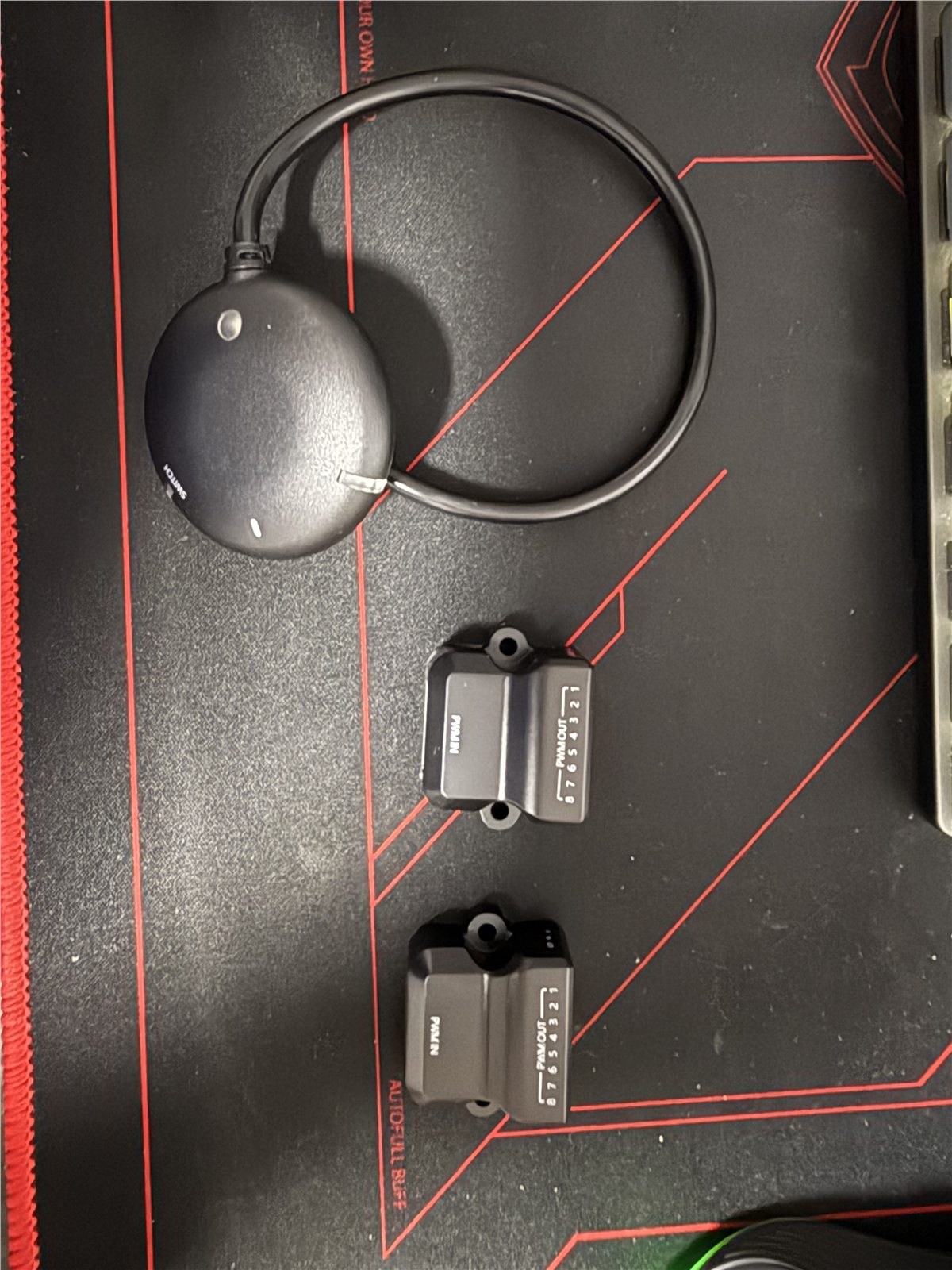

• 配件中能看到分别标有 PWM MAIN 和 PWM AUX 的两块黑色转接板。

后续查资料时优先使用下列 6C 专用页面：

• Pixhawk 6C 官方文档目录：https://docs.holybro.com/autopilot/pixhawk-6c
• Pixhawk 6C 概览：https://docs.holybro.com/autopilot/pixhawk-6c/overview
• Pixhawk 6C 技术规格：https://docs.holybro.com/autopilot/pixhawk-6c/technical-specification
• Pixhawk 6C 端口与针脚：https://docs.holybro.com/autopilot/pixhawk-6c/pixhawk-6c-ports
• Pixhawk 6C 示例接线图：https://docs.holybro.com/autopilot/pixhawk-6c/sample-wiring-diagram
• 与当前 PX4 1.16 对应的接线说明：https://docs.px4.io/v1.16/en/assembly/quick_start_pixhawk6c

当前照片中的硬件盘点

根据桌面 已购买物品 文件夹中的 6 张实物照片，先建立一份可持续更新的库存表。照片只能证明“镜头中出现过该部件”，数量不清楚时不自行推测。

当前照片仍然没有确认下列信息或部件：

• H07 的准确 GNSS 型号。

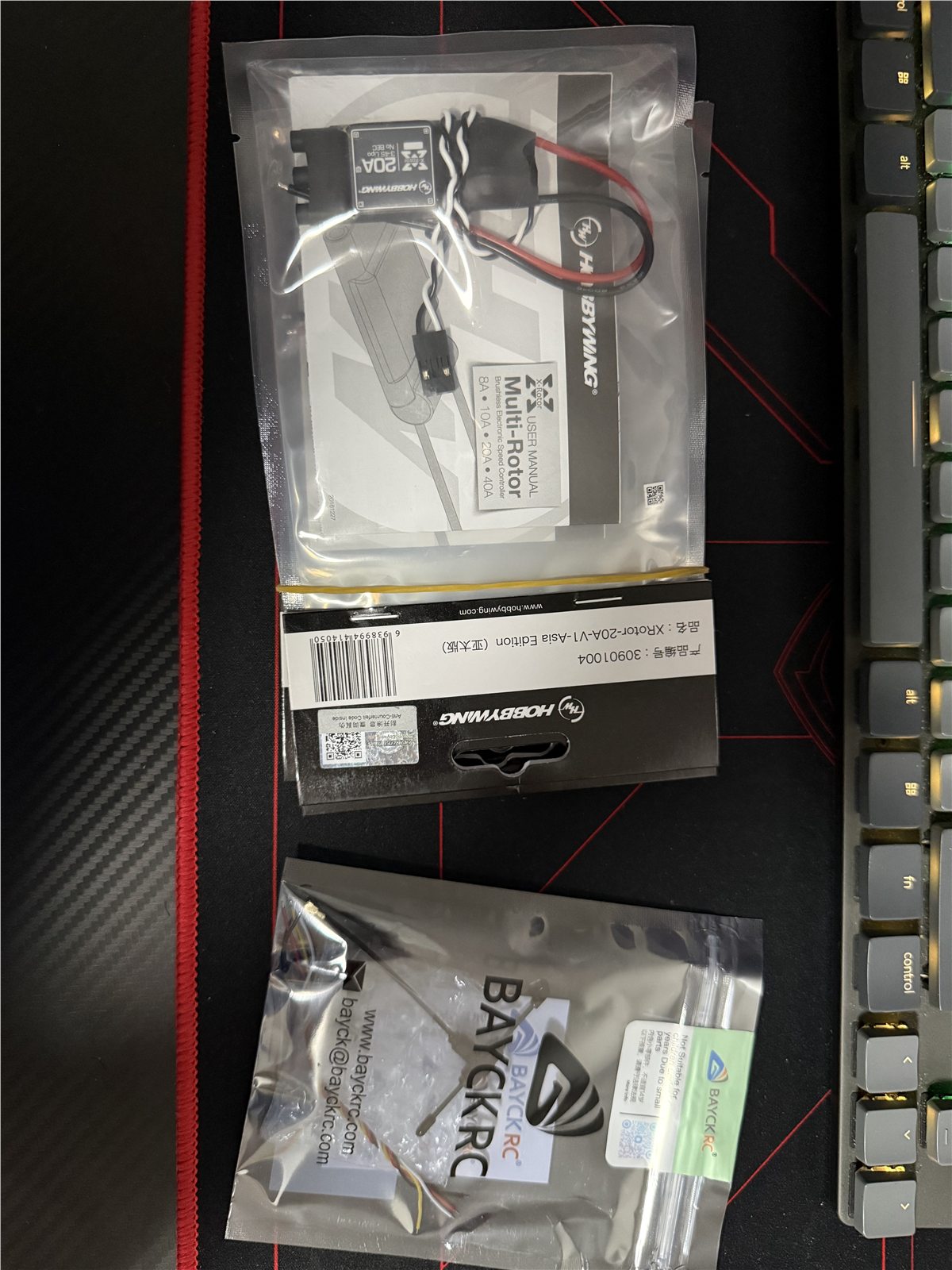

• 遥控发射机与接收机的准确型号和协议；H09 不能仅凭包装判断。
• XRotor 20A 电调总数量；四旋翼需要 4 个独立 ESC。
• 电机数量、型号、KV 值、最大电流和建议桨叶。
• 螺旋桨尺寸、旋向和数量。
• 机架尺寸与最终机头方向。
• 支持 4S LiPo 的平衡充电器、充电线和安全存放方案。

这些信息没有确认之前，不进入动力接线。

已购动力部件的兼容性初判

目前能确认“电压层面基本相容”，但还不能确认整套动力系统可以安全起飞：

Holybro 官方说明 PM07 可以给飞控提供 5.2V/3A，并集成最多 8 路 ESC 的电源与信号分配。但板载额定值不代表随附 XT60 和 12AWG 线材也能承受同样电流：官方给随附插头和线材标出的持续电流是 30A、短时电流是 60A。因此，后续必须根据“四个电机 + 实际桨叶”的最大电流评估总电流，不能简单看到 4 个 20A 电调就直接满油门测试。

资料：

• PM07 快速入门：https://docs.holybro.com/power-module-and-pdb/power-module/pm07-quick-start-guide
• Holybro 电源模块参数对比：https://docs.holybro.com/power-module-and-pdb/power-module-comparison
• Hobbywing XRotor 20A 官方页面：https://www.hobbywing.com/products/xrotor-20a121

先理解整机供电和信号关系

四旋翼中的“动力供电”和“控制信号”是两套不同的链路：

4S 动力电池
  └──XT60──> PM07
                ├──PWR 6 芯线──> Pixhawk POWER1
                └──B+/GND 大电流焊盘──> 四个 ESC 的粗红/黑电源线

Pixhawk I/O PWM OUT ──10 芯线──> PM07 I/O PWM IN
                                      └──M1～M4 信号/GND──> 四个 ESC 的细信号线

ESC 1～4 ──各自三根相线──> 电机 1～4

GPS/磁力计 ──> GPS1
遥控接收机 ──> 由接收机协议决定的 RC 或串口
电脑/QGroundControl ──USB──> Pixhawk

这里必须分清：

• 电池的大电流线路负责给 ESC 和电机供电。
• POWER1/POWER2 接收的是兼容电源模块输出的约 5V 电源和电压/电流检测信号。
• 动力电池不能直接接入 POWER1 或 POWER2。
• USB 可以给飞控做桌面配置，但不能给电机提供动力。
• PWM MAIN/AUX 的 S 是控制信号，+ 是执行器电源轨，- 是 GND；是否连接 + 必须根据具体 ESC、BEC 或舵机方案决定。
• 不要把多个未知 BEC 的正极直接并联；在没有确认 ESC 型号和说明书前，先不接 PWM 插头中的红色正极线。

标准版 Pixhawk 6C 常用端口速查

下面只记录当前四旋翼学习阶段最需要认识的端口。调试口和高级扩展口先知道用途，不进行接线。

POWER1 与 POWER2：最重要的安全端口

标准版 Pixhawk 6C 的两个电源端口都是 6 针接口。官方定义如下：

飞控在正常工作时可以从 POWER1、POWER2 和 USB 获得冗余供电，但初次装机只需要先确认一套可靠的主电源模块。

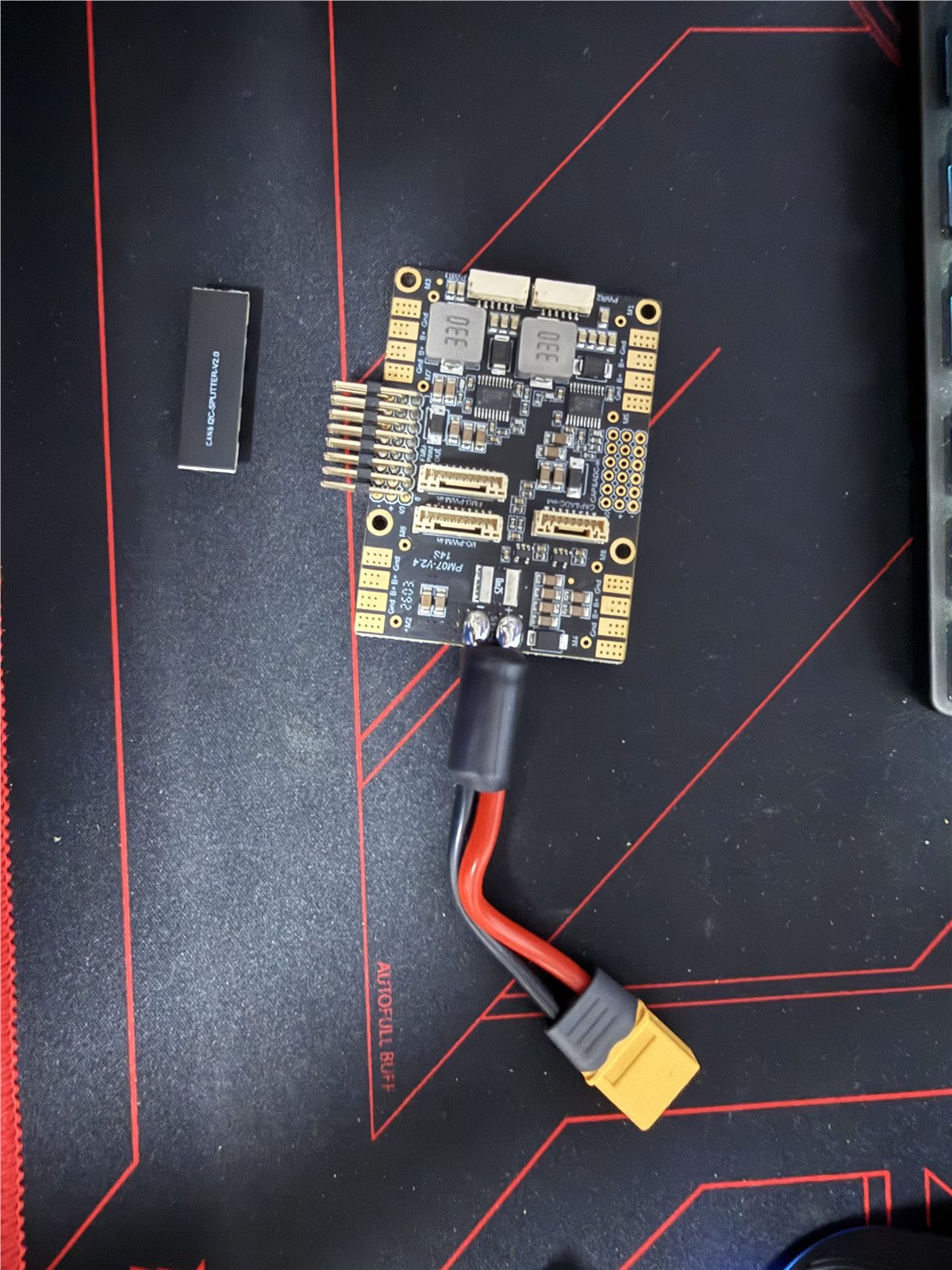

H05 已经确认为 PM07 V2.4，但首次接入 POWER1 前仍然要确认：

1. 使用 PM07 的 PWR1 或 PWR2 之一连接 Pixhawk 的 POWER1，不要接到其他相似插口。
2. 6 针线束两端插头完整、方向正确，没有歪针或退针。
3. XT60、焊点、粗红黑线和电容没有破损、短路或裸露导体。
4. 首次接电前使用万用表检查电池输入端正负极，并检查正负极之间没有低阻短路。
5. 首次上电时仍不连接电机螺旋桨，最好使用防炸保护器。

GPS1：不只是 GPS

标准版 Pixhawk 6C 的 GPS1 是 10 针组合接口：

因此，Holybro 配套 GNSS/磁力计组合模块的 10 针线束可能同时包含 GNSS、外置磁力计、安全开关、LED 和蜂鸣器。它应接入 GPS1，而不是看到其中包含串口就改接 TELEM；当前 H07 的准确代际还需要读取底部标签。

安装时，GPS/磁力计方向标志应朝向机头，并尽量远离电池线、电源模块、电调和电机，减少磁场干扰。

TELEM 串口：必须理解 TX 和 RX

TELEM1 与 TELEM2 都是带硬件流控的 6 针串口：

串口连接遵循：

飞控 TX ──> 外设 RX
飞控 RX <── 外设 TX
飞控 GND ── 外设 GND

但是配套 JST-GH 线束通常已经完成交叉，不应该看到 TX/RX 后再自行交换针脚。只有使用非原厂模块或自制线束时，才根据两端说明书逐针核对。

标准版 6C 的 TELEM3 还存在硬件批次差异：部分序列号版本会把第 4、5 脚连接到 I2C。未确认序列号和外设针脚前，不把未知 6 针数传直接插到 TELEM3。

遥控接收机接口不能只看插头

接收机应按照实际协议选择接口：

因此，下一步必须先拍清楚接收机型号。没有型号，就不能安全决定它接在哪里。

PWM MAIN 与 PWM AUX 转接板

标准版 Pixhawk 6C 的 PWM 输出通过两组 10 针端口连接外置转接板：

10 针飞控端的定义为：

转接板上的每个三针口通常标记为：

S：Signal，控制信号
+：执行器电源轨
-：GND

必须注意：

• MAIN 1 或 AUX 1 只是物理输出编号，不天然等于“左前电机”。
• 电机编号和输出分配由机架类型以及 QGroundControl 的 Actuators 页面决定。
• 在没有确认电调协议、线序和机架电机编号前，只认识和核对接口，不连接 ESC。
• 后续测试电机时必须拆掉全部螺旋桨。

本套硬件使用 PM07 后，四旋翼电机输出的推荐路径是：

Pixhawk I/O PWM OUT
        └──> PM07 I/O PWM IN
                    └──> PM07 M1～M4 ──> 四个独立 ESC

PM07 已经承担 PWM 与 ESC 分配，因此 H02/H03 两块独立转接板先作为备用。不要把转接板和 PM07 重复串接，也不要在尚未理解通道映射时同时连接两套输出。

接口电压应该怎样阅读

官方端口表同时出现 +5V、+3.3V 和 VDD_SERVO，它们的意义不同：

• +5V 通常是外设供电或飞控电源输入。
• +3.3V 通常表示数字信号的逻辑电平或模拟测量范围。
• VDD_SERVO 是 PWM 执行器电源轨，是否有电、应该输入多少电压，要由 ESC/BEC/舵机方案决定。
• 不能把标注为 CURRENT、VOLTAGE、TX、RX、SCL、SDA、CAN_H 或 CAN_L 的针脚当作普通电源脚。

连接器有防呆结构，但转接线、延长线和第三方模块可能改变线序。判断依据的优先级应该是：

设备准确型号与官方针脚图
    > 两端连接器上的 Pin 1 标记
    > 万用表检查
    > 线缆颜色

线缆颜色只能辅助观察，不能作为唯一判断依据。

分阶段接线计划

阶段 A：完全断电的硬件盘点

• [ ] 拔掉 USB。
• [ ] 确认桌面上没有动力电池接入任何模块。

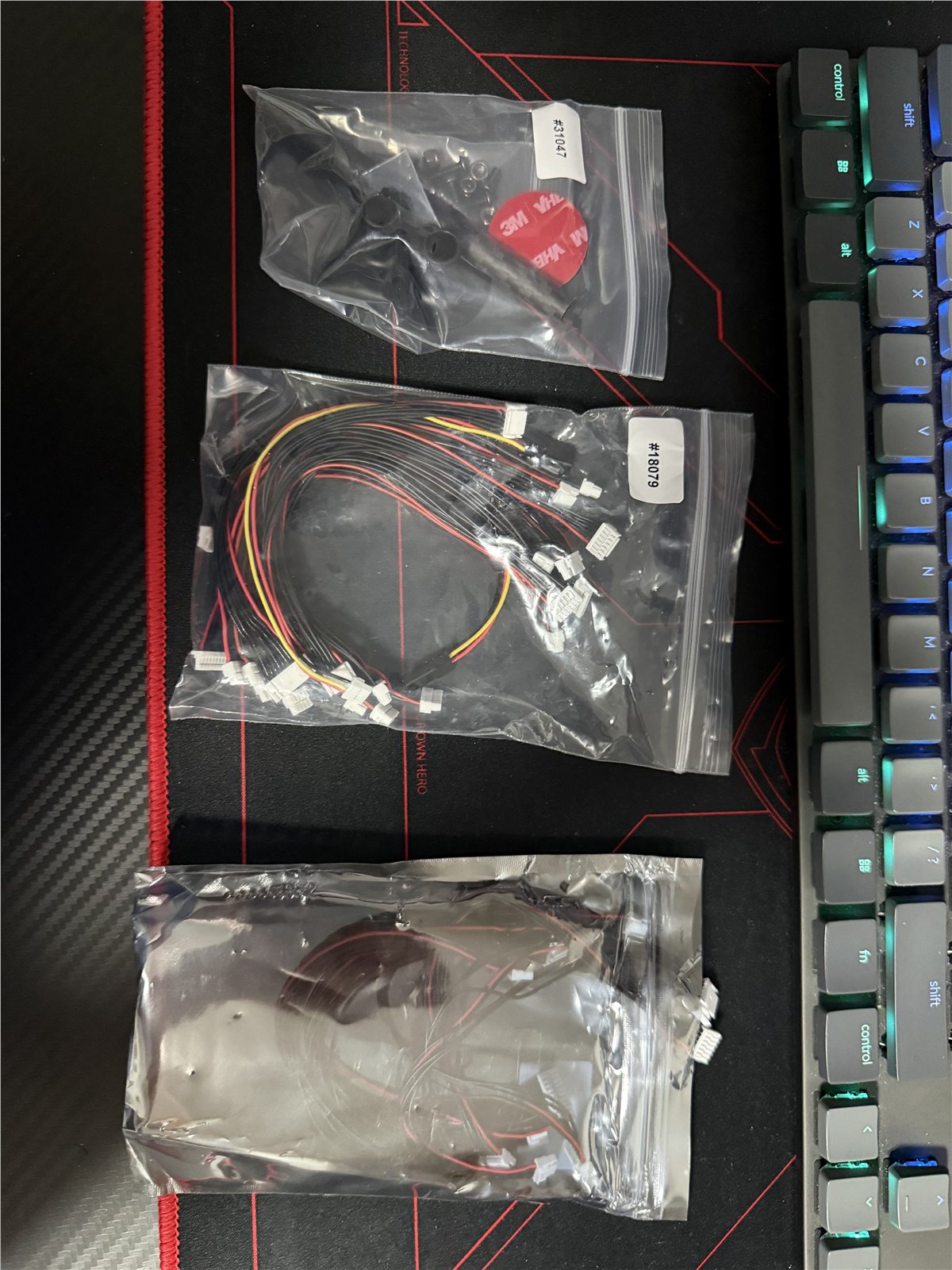

• [x] 拍摄 Pixhawk 6C、PM07、电池、电调、GNSS 和主要配件。
• [ ] 每根线缆两端同时入镜，并编号为 C01、C02……
• [x] 确认 H05 为 PM07 V2.4，并识别 PWR、I/O PWM IN、FMU PWM IN 和 M1～M8 等接口。

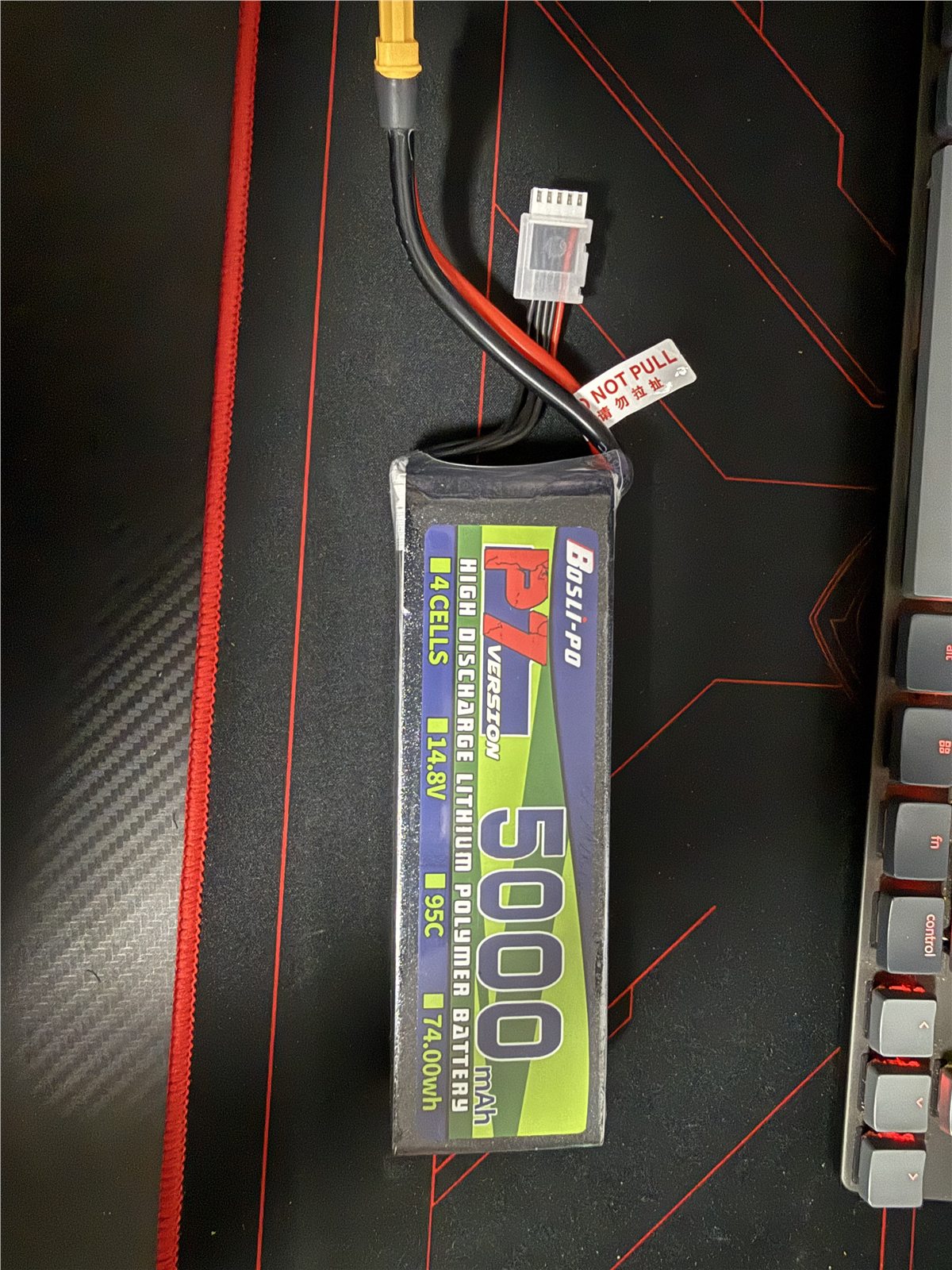

• [x] 记录电池为 4S 5000mAh 14.8V，电调为 XRotor 20A、No BEC。
• [ ] 补充 GNSS、H09 RC 配件、电机、桨叶、机架和平衡充电器的型号。
• [ ] 确认 XRotor 20A 独立电调共有 4 个。

阶段 B：只接低风险外设

所有插拔操作都在 USB 和电池断开的状态下完成：

1. 安装 microSD。
2. 确认飞控箭头与计划机头方向一致。
3. 确认配套 10 针 GPS 后，将其接入 GPS1。
4. 确认接收机协议后再连接对应端口。
5. 插好外设后只使用 USB 启动，观察 QGroundControl 是否正确识别。

阶段 C：电源模块检查

在首次连接动力电池前完成：

1. 已确认 PM07 与 4S 电池在输入电压范围上兼容。
2. 继续确认电机、桨叶和总电流不超过电调、PM07 随附 XT60 与线材的安全范围。
3. 用万用表检查是否短路，并核对输出极性。
4. 条件允许时，首次上电使用限流电源或防炸保护器。
5. 首次上电仍然不连接螺旋桨。

阶段 D：ESC 和电机

只有完成机架、电调和电机识别后才进入：

1. 在 QGroundControl 中确认 Quadrotor X 机架和实际几何一致。
2. 根据 Actuators 页面分配四个电机的物理输出。
3. 连接 ESC 信号和 GND。
4. 拆除全部螺旋桨。
5. 逐个测试电机编号和旋转方向。
6. 如果方向错误，根据电调协议修改方向，或在断电后交换无刷电机的任意两根相线。

PX4 1.16 Actuators 说明：https://docs.px4.io/v1.16/en/config/actuators

当前结论

• [x] 当前实物确认为 Holybro Pixhawk 6C。
• [x] 本篇使用 Pixhawk 6C 专用官方资料，实际针脚以 6C 端口页面为准。
• [x] 已记录 POWER、GPS、TELEM、RC、CAN、I2C 和 PWM 的核心用途。
• [x] 已明确动力电池不能直接接入 POWER1/POWER2。
• [x] 已明确 I/O PWM OUT = MAIN，FMU PWM OUT = AUX。
• [x] 已确认 H05 是 Holybro PM07 V2.4，并确认 PM07 可直接承担 ESC 电源和信号分配。
• [x] 已确认动力电池为 4S 5000mAh 14.8V，电调为 Hobbywing XRotor 20A、No BEC。
• [ ] 确认 GNSS、遥控接收机、电机、桨叶、机架和充电器型号。
• [ ] 确认独立电调数量达到四旋翼需要的 4 个。
• [ ] 为每根线缆编号并核对两端针脚。
• [ ] 绘制基于实际购买部件的最终接线图。
• [ ] 在无桨条件下完成首次动力系统测试。

下一步

下一步仍然不急着接入 4S 电池。先把下面几项补齐：

1. 拍清 H07 GNSS 模块底部标签和线缆插头，确认是 M8N、M9N 还是 M10。
2. 打开 H09 包装，仅拍本体正反面标签和接口，确认它是否为遥控接收机以及输出协议。
3. 把所有 XRotor 20A 电调并排拍摄，确认数量是否为 4 个。
4. 拍摄电机本体标签、KV 值、数量，以及准备使用的桨叶尺寸。
5. 拍摄机架、遥控器、平衡充电器和电池充电线；如果尚未购买，就在清单中明确标为缺少。

获得这些信息后，就可以绘制一张只适用于当前这套实物的“接口—线缆—供电—信号”接线图，并开始不接电池、无桨状态下的实物摆线检查。
