• 题目：Learning Robust Perceptive Locomotion for Quadrupedal Robots in the Wild
• 作者：Takahiro Miki、Joonho Lee、Jemin Hwangbo、Lorenz Wellhausen、Vladlen Koltun、Marco Hutter
• 机构：ETH Zürich、KAIST、Intel
• 期刊：Science Robotics, Vol. 7, Issue 62, eabk2822, 2022
• 论文：arXiv:2201.08117
• DOI：10.1126/scirobotics.abk2822
• 作者项目页：Robust Perceptive Locomotion
• 实验平台：ANYmal-C
• 关键词：Teacher–Student、Belief State、GRU、Attention Gate、Elevation Map、Graceful Degradation、Sim-to-Real

一句话结论

这篇论文的核心不是让机器人永远信任地形图，而是训练一个带记忆和 attention gate 的 belief encoder：外部感知可靠时用它提前抬脚、调整姿态并高速通过；遇到雪、植被、透明障碍、反光、遮挡或里程计漂移时，则用本体历史修正错误地形信念，并平滑退化为盲走。

最简流程：

仿真真值地形 + 接触/摩擦/外力
                  ↓ PPO
          privileged Teacher
                  ↓ action + latent
  噪声高度采样 + 本体历史
                  ↓ 模仿 + 重建
       GRU belief + attention gate
                  ↓
        可部署 Student policy

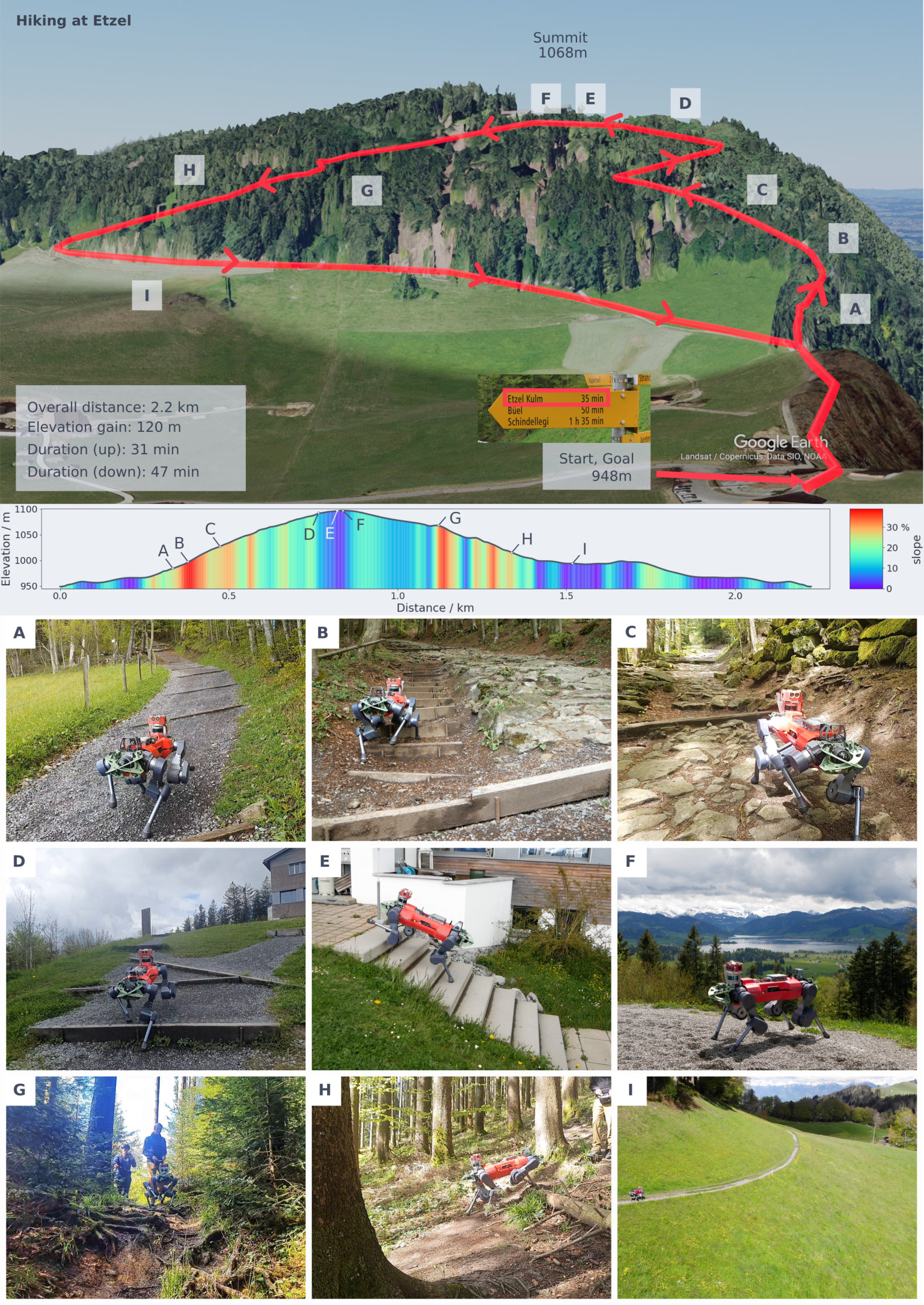

原论文图 2：ANYmal 走完 2.2 km、累计爬升 120 m、最大坡度 38% 的 Etzel 山环线。除重新固定脱落的脚套和更换电池外，无人工干预且零跌倒。图片来源：Miki et al., 2022。

1. 论文要解决的核心矛盾

外部感知和本体感知各自解决不同问题。

只用本体感知的 2020 方法非常稳，但面对高台阶时必须先撞上去，再用 foot-trapping reflex 重新抬脚。这限制了速度和动作的平滑性。

反过来，如果策略无条件信任 elevation map，那么一块海绵、透明亚克力、雪或一次里程计漂移就可能造成灾难。

因此真正的问题是：

如何让策略在没有手写规则的情况下，自己判断“现在应该信相机，还是信脚下的物理反馈”？

2. 这篇论文相对 2020 Blind Locomotion 改了什么

2020 工作已经建立了一个重要基线：Teacher 看特权信息，Student 用本体历史重建 Teacher latent。

2022 工作在此基础上加入了三个关键元素：

1. Student 还接收脚周围的高度采样；
2. 用 GRU 维护跨时间的 belief state；
3. 用 attention gate 决定外部感知应该直接注入多少。

它的目标不是用视觉取代盲走策略，而是：

可靠 exteroception → 预见地形，快速且平滑
不可靠 exteroception → 依靠 proprioception，保住鲁棒性

3. Teacher–Student 训练总览

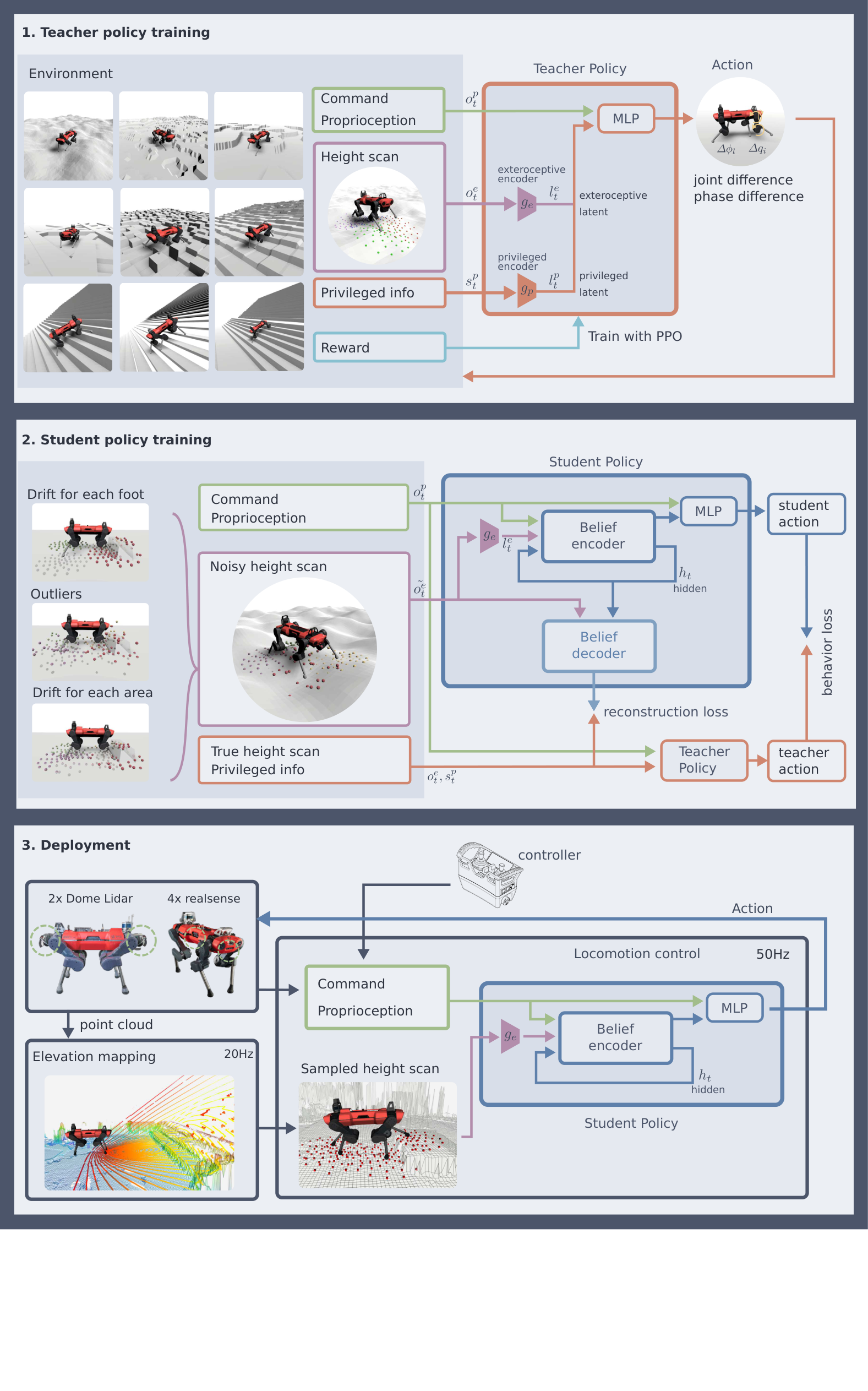

原论文图 6（核心方法图）：Teacher 在仿真中读取真实环境状态；Student 从噪声高度采样和本体观测中同时模仿动作并重建环境 latent；真机只部署 Student。图片来源：Miki et al., 2022。

3.1 Teacher 看到的信息

Teacher 的状态包括：

• 可部署的本体观测；
• 真值高度采样；
• 足端接触状态、接触力与法向；
• 每只脚的摩擦系数；
• 大腿和小腿是否碰撞；
• 施加在机身上的外力与外力矩；
• 每条腿的 airtime。

Teacher 用 PPO 训练。由于它直接看到环境真值，不必同时解决“从噪声中猜地形”和“学会走路”两个难题。

3.2 Student 的两个监督目标

Student 不只模仿 Teacher action，还要重建 Teacher 的特权 latent。可概括为：

$$\mathcal L = \|a_t^s-a_t^T\|^2 + \|\hat l_t-l_t^T\|^2$$

动作损失告诉 Student “怎么动”，latent 损失则告诉它“应该如何理解当前环境”。

4. 策略究竟看到什么

4.1 Proprioception

4.2 Exteroception：208 个脚周围高度点

论文不把整张 elevation map 直接输入网络，而是在每只脚周围用 5 个同心圆采样：

每只脚 52 点，四条腿合计 208 点。这个表示有三个工程优点：

• 输入直接围绕落脚和抬脚问题；
• 不依赖固定的相机或 LiDAR；
• 维度远小于完整地图。

代价是丢失原始点云中的外观、材质、纹理与真正 3D 结构。

5. Belief encoder：不是滤波一张图，而是估计可用于控制的环境状态

Student 先将每只脚的高度采样编码成 24 维，四只脚合计 96 维 exteroceptive latent：

$$l_t^e=g_e(o_t^e)\in\mathbb R^{96}$$

再用两层、每层 50 hidden units 的 GRU 整合历史，形成 120 维 belief state：

$$b_t'=\operatorname{GRU}(o_t^p,l_t^e,b_{t-1})$$

这个 belief 要同时表示：

• 地形高度；
• 接触与地面法向；
• 摩擦和外部扰动；
• 外部感知的可信程度。

关键点是：belief 不等于 elevation map 的去噪结果。 它是一个为动作决策服务的隐状态，可以融合地图、关节反应、机身滑动和过去记忆。

6. Attention gate 是整篇论文最关键的结构

如果只有 GRU，网络必须把所有当前地形细节缓慢压入 hidden state，可能损失精确高度。因此论文加了一条从当前 exteroceptive latent 到 belief 的 gated skip connection：

$$\alpha_t=g_a(b_t')\in\mathbb R^{96}$$

$$b_t=g_b(b_t')+\operatorname{pad}(l_t^e\odot\alpha_t)$$

可以把 $\alpha_t$ 理解为 96 个连续的“信任旋钮”：

• 地图干净时，gate 打开，保留精确、当前的地形细节；
• 地图噪声很大时，gate 关闭，策略更依赖 GRU 记忆和本体感知；
• 不需要手写“点云少于 N 就切换 blind mode”之类阈值。

这不是高层的二选一 mode switch，而是在 latent 通道级别连续调整信任。

7. 高度图会怎样骗过机器人

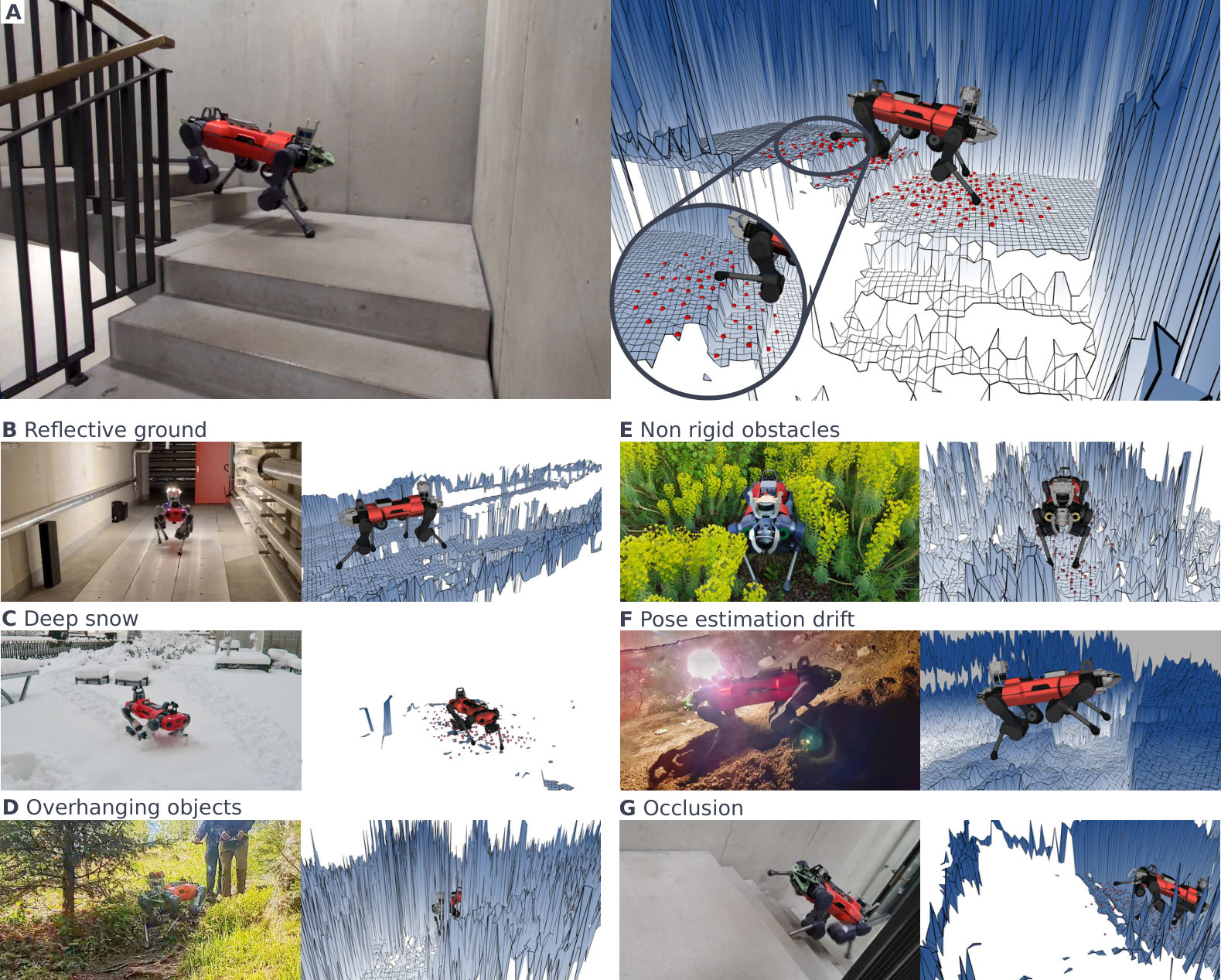

原论文图 3：红点是输入策略的高度采样。反光金属、雪、低垂树枝、植被、深雪、里程计漂移和遮挡都会让 elevation map 缺失或提供错误几何。图片来源：Miki et al., 2022。

7.1 传感器失效

• 反光金属地面产生大量 depth outlier，地图上像一条沟；
• 雪反射率高且缺少纹理，双目相机可能得到空地图；
• 黑暗、烟尘、水面、透明材料也会产生类似问题。

7.2 2.5D 表示失效

Elevation map 每个 $(x,y)$ 只能存一个高度，因此无法同时表示地面和上方树枝。低垂树枝或天花板可能被投影成一堵高墙。

7.3 几何正确，物理意义错误

相机看见的植被、海绵或雪面可能在几何上是“平面”，但脚落下去会下陷。纯视觉几何无法回答“这个表面能否承重”。

7.4 位姿估计导致地图失效

湿滑或可变形表面破坏了足式里程计的稳定支撑假设。位姿漂移后，连续点云被错误拼接，地图也随之扭曲。

8. 高度噪声不是单一 Gaussian noise

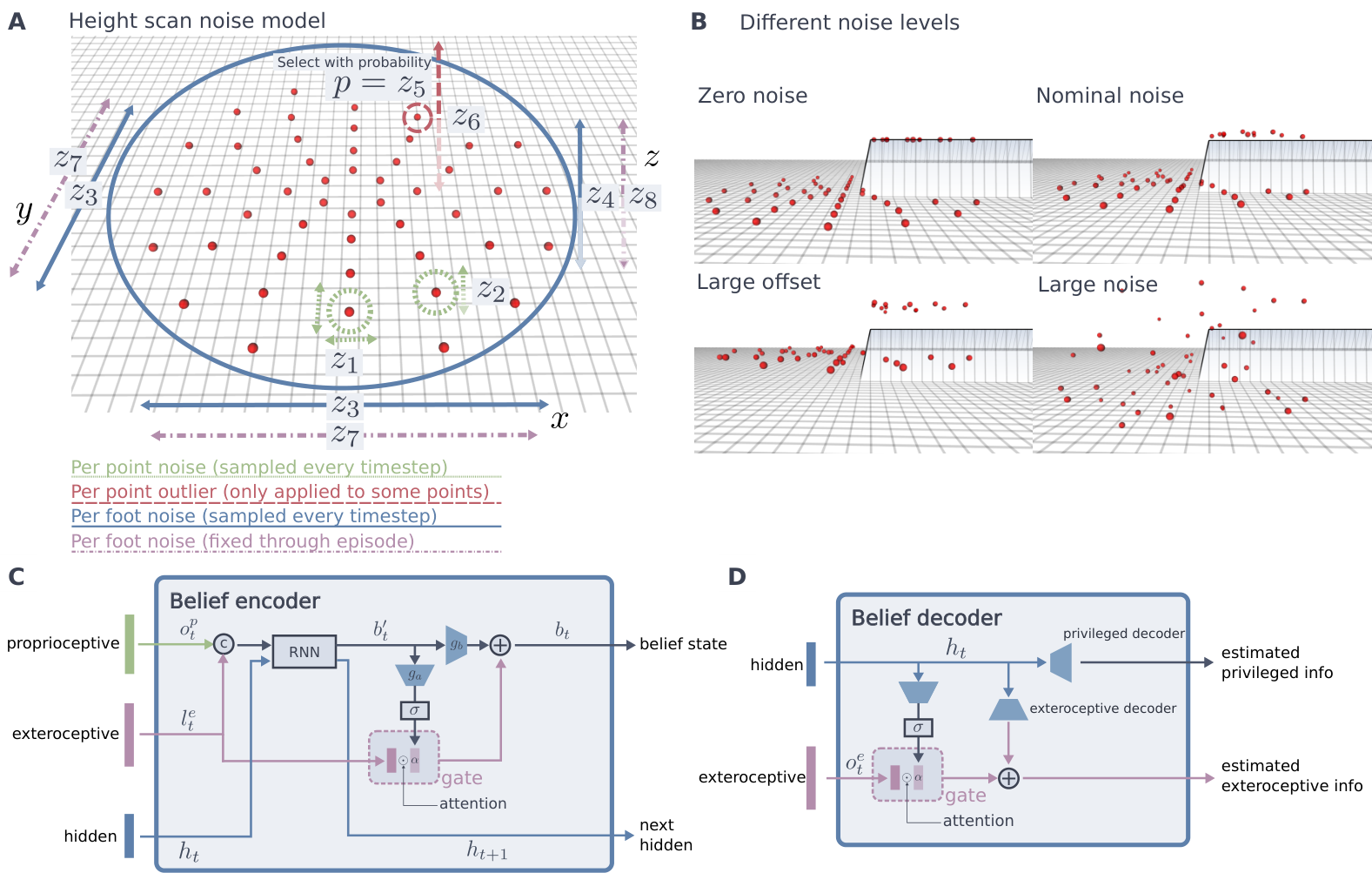

原论文图 7：训练中对采样点、单脚和整段 episode 分别注入噪声，并用带外感知 gate 的 GRU 形成 belief。图片来源：Miki et al., 2022。

对脚 $l$ 附近采样点 $p$，训练输入大致为：

$$x_p=r_p\cos\theta_p+\epsilon_{px}+\epsilon_{fx}+w_x$$

$$y_p=r_p\sin\theta_p+\epsilon_{py}+\epsilon_{fy}+w_y$$

$$h_p=h(x_p,y_p)+\epsilon_{pz}+\epsilon_{fz}+w_z+\epsilon_{outlier}$$

这里有四个尺度：

1. Per-point / per-step noise：模拟局部深度抖动；
2. Per-foot / per-step noise：一只脚周围整块地图同时偏移；
3. Per-foot / per-episode offset：模拟持续的地图注册误差；
4. Intermittent outlier：模拟偶发的大幅错测。

训练轨迹会在 nominal、offset 和 noisy 三种条件间随机切换，概率分别为 60%、30%和 10%。噪声大小还随 Student curriculum 逐步增加。

这种分层噪声比“每个点独立加白噪声”更接近真实建图故障，因为真实错误往往具有空间相关性和时间持续性。

9. 动作空间仍然带有步态先验

策略不直接输出 12 个力矩，而是输出：

$$a_t=\langle\Delta\phi_l,\Delta q_i\rangle$$

• $\Delta\phi_l$：每条腿的相位偏移，共 4 维；
• $\Delta q_i$：每个关节的位置残差，共 12 维。

标称足端轨迹 $p(\phi_l)$ 用三次 Hermite spline 生成抬脚和落脚轨迹，再通过解析逆运动学转成关节目标：

$$q_{i\in l}^{target}=IK\!\left(p(\phi_l+\Delta\phi_l+\Delta\phi_0)\right)+\Delta q_{i\in l}$$

这提高了样本效率和真机稳定性，但也意味着它不是完全无先验的 end-to-end torque policy。

10. Reward 的设计思路

总体上包含：

• 水平速度与 yaw 速度跟踪；
• 惩罚与命令正交的速度；
• 限制机身垂向速度、roll/pitch 角速度；
• 足端 clearance；
• 大腿、小腿和膝部碰撞；
• 关节速度、加速度和软限位；
• 动作一阶/二阶平滑性；
• 力矩和支撑脚滑动。

一个很有意思的细节是 foot-clearance reward 直接使用脚周围高度采样。这让 exteroception 不只是网络输入，还与动作目标建立明确联系：前方地形更高时应该提前抬脚，但平地上不要无谓高抬。

11. 三个最说明 belief 如何工作的实验

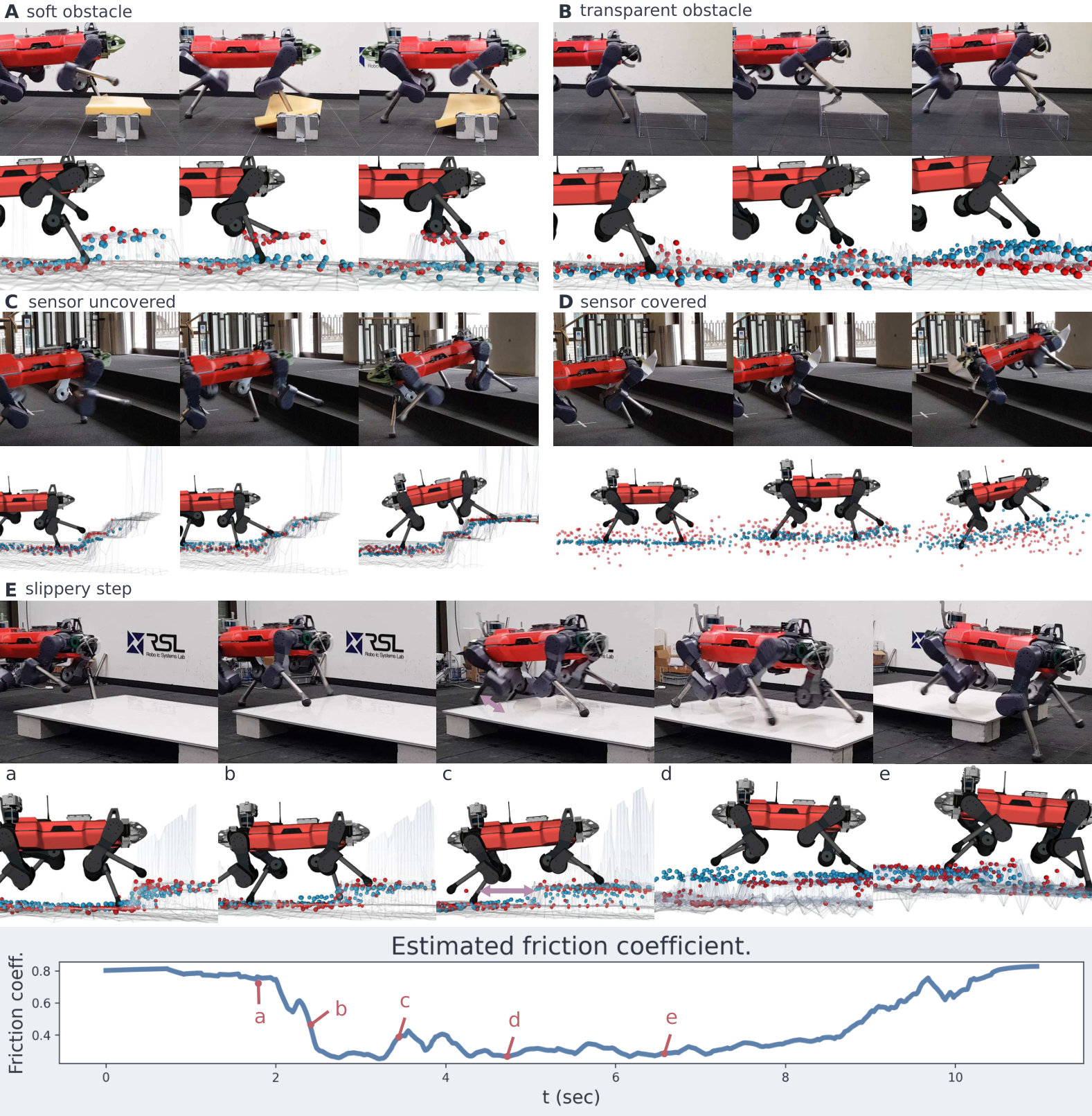

原论文图 5：红点是 elevation map 输入，蓝点是从策略内部 belief 解码出的地形。它展示策略如何利用接触反馈推翻错误视觉，以及传感器完全遮挡时如何退化为本体感知运动。图片来源：Miki et al., 2022。

11.1 看得见但踩不住：海绵块

Elevation map 把海绵当成实心高台，策略因此预先抬脚。但脚落下后海绵无法支撑，本体反馈与预期不一致。belief 随即把对地形高度的估计向下修正，而且足端离开后仍保留这个记忆。

11.2 看不见但确实存在：透明亚克力

传感器把透明台阶当成平地。机器人先按平地走，碰到后 belief 把地形估计向上修正，并切换为跨越动作。

海绵和透明障碍构成一组对称实验：

海绵：视觉说“有”，身体说“没有支撑”
透明块：视觉说“没有”，身体说“有硬障碍”

11.3 完全盖住传感器

作者物理遮住传感器，策略收到随机噪声地图。机器人无法再提前预测楼梯，前脚会撞到立面，下台阶时也会较重地落脚；但它依然能通过身体响应修正 belief，完成上下楼梯而不跌倒。

这正是 graceful degradation：性能变差，但系统不灾难性失效。

12. Exteroception 实际带来了多大收益

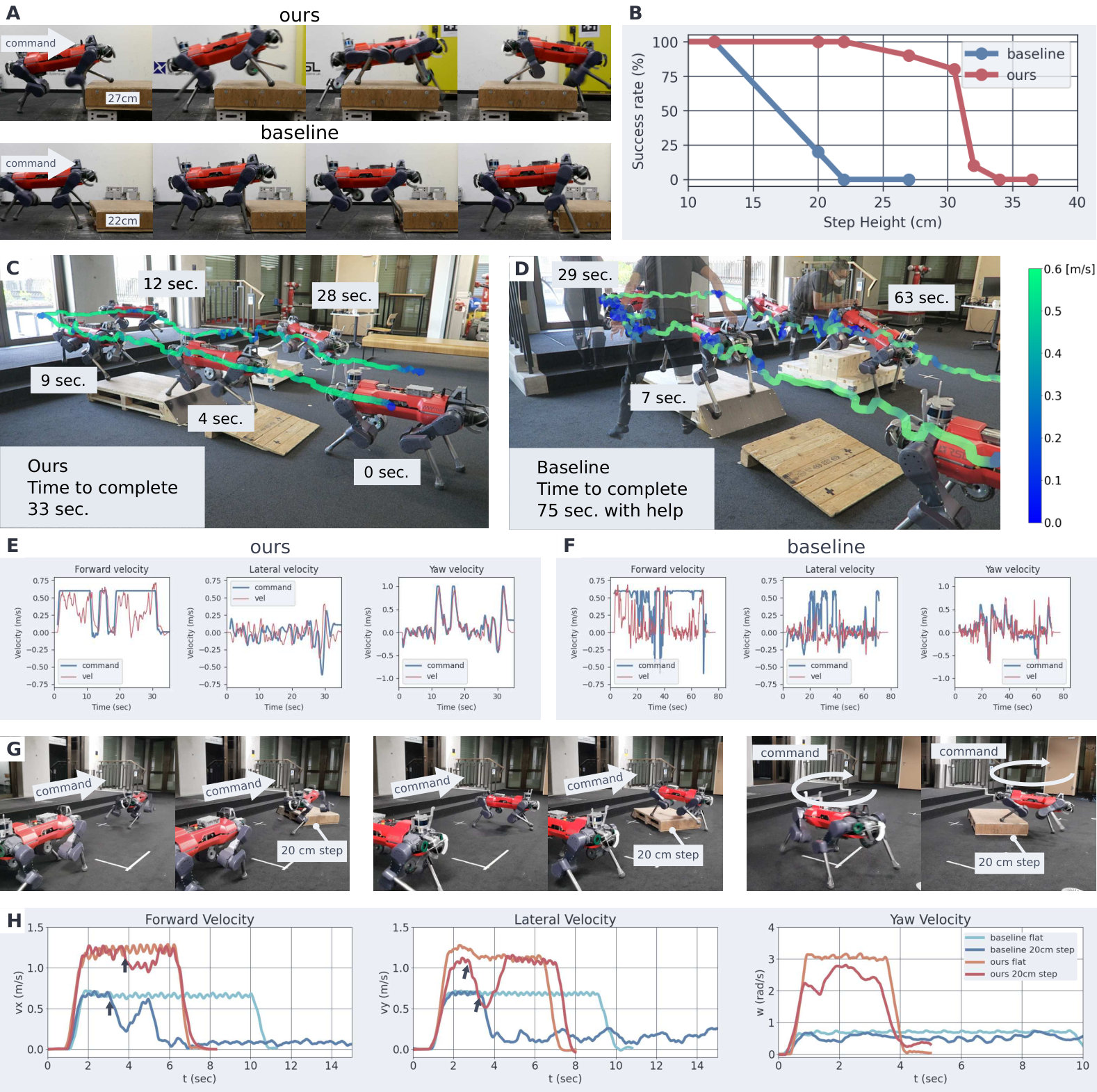

原论文图 4：感知策略和 2020 纯本体感知基线在高台阶、障碍路线和速度上的对比。图片来源：Miki et al., 2022。

12.1 高台阶

• 纯本体基线从 20 cm 左右开始明显失败；
• 本文策略可靠跨越最高 30.5 cm 的台阶；
• 接近 32 cm 以上时，策略会犹豫或侧向避开，而不是盲目冲撞。

收益来自接触前适应：前脚提前抬高，机身前倾，为后腿腾出跨越空间。

12.2 速度

外部感知的最大价值不只是“走过之前走不过的地形”，更是把反应式运动变成预测式运动，从而在安全的同时提高速度。

13. Attention gate 和 GRU 的消融怎么读

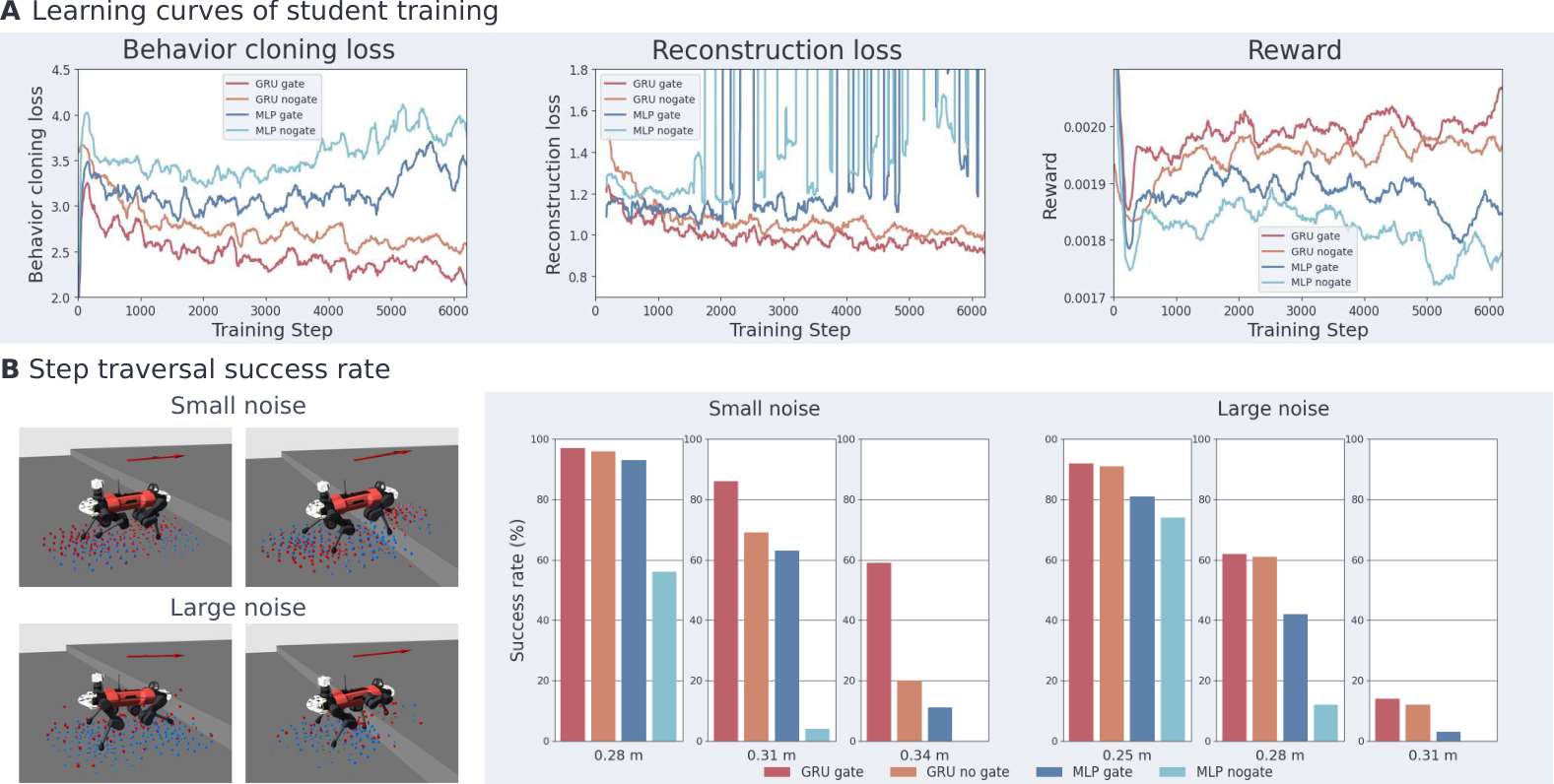

原论文补充图 S2：GRU 在特权信息重建和跨台阶成功率上优于 MLP；对 GRU 和 MLP，加入 attention gate 都能进一步提升结果。图片来源：Miki et al., 2022。

作者比较了四组结构：

• GRU + gate（本文）；
• GRU without gate；
• MLP + gate；
• MLP without gate。

结论是：

1. GRU 比 MLP 好，说明不能只靠单帧判断地形可信度；
2. 对 GRU 和 MLP，gate 都能改善表现；
3. 小噪声时，有 gate 与无 gate 的差异更明显，因为可靠 exteroception 值得通过 skip connection 充分利用；
4. 大噪声时，两者差距缩小，表明 gate 关闭后结构会趋近本体感知模型，没有牺牲 blind robustness。

因此 gate 的意义不是“噪声大时还能硬用视觉”，而是“视觉可靠时别浪费，不可靠时也别被它害死”。

14. Sim-to-Real 的关键工程选择

14.1 不把传感器绑死在 policy 里

真机管线先将 LiDAR 或主动双目点云融合成 robot-centric elevation map，再采样 208 个高度点。因此作者可以在不重新训练、不微调的情况下更换外感知传感器。

14.2 随机化的不只是机器人动力学

训练同时覆盖：

• 地形形状和难度课程；
• 摩擦、外力和接触变化；
• 高度采样的局部噪声、整脚偏差、episode 偏差和 outlier；
• 从轻噪声到严重失真的学生课程。

14.3 真机控制链保留了经验先验

它仍使用状态估计、elevation mapping、CPG/FTG、逆运动学、位置目标和底层关节控制。学习策略处于这条工程链中，而不是从原始像素直接到电机力矩。

15. 真实部署的含金量

15.1 Etzel 山长时间徒步

• 路程 2.2 km；
• 爬升 120 m；
• 最大坡度 38%；
• 31 分钟到达山顶，快于路标给出的人类 35 分钟；
• 全程 78 分钟，与徒步规划器的 76 分钟基本一致；
• 无跌倒。

这比短时障碍演示更能证明 robustness，因为长时间部署会累积位姿漂移、地图误差、温度、电量和机械扰动。

15.2 DARPA Subterranean Challenge

该控制器作为 CERBERUS 队的默认 locomotion controller，支持 4 台 ANYmal 在 tunnel、urban 和 cave 三类场地中自主探索超过 1700 m，没有一次跌倒。

环境同时包含烟尘、雾、水、低光、碎石和复杂楼梯，这正是传感器和地图最容易失效的场景。

16. 这篇论文的局限

16.1 Elevation map 是 2.5D 瓶颈

它无法正确表示悬空物、洞穴和同一 $(x,y)$ 上的多层结构，也丢失材质与纹理。

16.2 它只隐式使用不确定性

Belief 会学会降低对外感知的信任，但系统没有显式输出一个校准的 uncertainty。遇到狭窄悬崖或踏石后方遮挡区域时，策略可能错误假设地面连续并踩空。

16.3 建图和位姿估计不是端到端学习

经典模块完成点云配准与 elevation map 构建，policy 无法反向调整这些模块。优点是可解释、传感器无关；缺点是前端丢掉的信息后端无法恢复。

16.4 能够鲁棒行走，不等于能完成极端敏捷技能

策略仍然围绕周期步态和局部速度命令构建。需要跳跃、攀爬、低姿钻越或复杂技能组合的任务，还需要后续 ANYmal Parkour 和 Parkour in the Wild 等工作。

17. 与前后三篇工作的关系

从研究演化看，2022 工作完成了最关键的中间一步：它证明给一个鲁棒的 proprioceptive controller 加入视觉，不必然要牺牲安全性；关键是让融合机制学会什么时候不应该信视觉。

18. 如果我要复现，建议怎么拆

Step 1：先复现纯本体 locomotion

不要一开始就加 elevation map。先确保机器人在平地、坡地和小台阶上能靠本体反馈稳定行走。

Step 2：训练 privileged Teacher

先给 Teacher 真值高度点、接触、摩擦和外力，验证它是否能提前抬脚、前倾机身并稳定通过大台阶。

Step 3：实现多尺度高度采样

先使用仿真真值 height field，将每只脚附近的同心圆采样变换到正确机器人坐标系，再单独测试回转、坡地和跨台阶时采样点是否与脚保持一致。

Step 4：先做 GRU belief，再加 gate

保留四组消融：MLP/GRU × gate/no gate。如果只看最终 reward，很难判断 belief 是否真正学到可信度；应同时解码地形、接触和摩擦。

Step 5：从结构化噪声开始

依次加入：

per-point jitter
→ per-foot offset
→ episode-level drift
→ intermittent outlier
→ 运行中切换 noise regime

每次只加一类，观察 gate、动作误差和 privileged reconstruction 如何变化。

Step 6：专门做矛盾信息测试

不要只测随机噪声。至少包含：

• 输入说有台阶，但物理上是可压缩表面；
• 输入说是平地，但物理上有障碍；
• 整张地图持续漂移；
• 中途完全丢失 exteroception；
• 地图恢复后，策略能否重新使用它。

19. 最容易误读的地方

误读 1：Attention gate 就是一个视觉开关

它是 96 维 latent 通道级别的连续权重，不是单一 Boolean mode。

误读 2：解码出的蓝色地形就是策略内部显式地图

解码器只是训练后的分析工具。Belief latent 不必以可解释地图的形式存储信息。

误读 3：有了视觉就不需要碰撞反射

透明、柔软、反光和遮挡地形仍必须靠物理接触消除歧义。本文的价值是把预测与反射结合，而不是消灭反射。

误读 4：这是 raw depth end-to-end policy

它使用经过状态估计和 elevation mapping 得到的 208 个高度采样，不是原始深度图。

误读 5：零跌倒意味着对所有地形都有保证

零跌倒是作者报告的部署结果，不是形式化安全证明。论文也明确讨论了悬崖遮挡、踏石和超出运动技能范围的失败边界。

20. 我认为最值得记住的三点

20.1 Robust perception 不是把传感器做到永远正确

真实世界中不存在永不失效的深度传感器和地图。更实际的目标是让控制器识别它们什么时候不可信，并在信息不足时保持稳定。

20.2 身体是对视觉的最终校验器

视觉提供接触前预测，物理交互提供接触后真值。海绵与透明障碍实验说明，稳健智能需要在这两者之间持续校正。

20.3 Graceful degradation 比平均性能更关键

感知正常时走得快是性能；感知完全失效时只是走得慢、动作变笨，却不会直接跌倒，才是可部署性。

21. 最终评价

这篇论文的价值不在于某个新的 RL 优化器，而在于它给出了一个非常清晰的安全融合原则：

外部感知负责“提前知道”
本体感知负责“最终验证”
记忆负责“保留过去证据”
attention gate 负责“动态分配信任”

与纯盲走相比，它走得更快、更平滑，能提前处理高台阶；与纯视觉相比，它可以在雪、反光、植被、透明物和传感器完全遮挡时继续行走。

它对后续感知运动工作的最大启发是：感知融合不是把多个传感器特征拼接起来，而是学会在不同证据之间分配信任。
